Elastyczny kabel PVC o średnicy 0,75 mm2 do czystego prowadzenia w szafach sterowniczych i sprzęcie

Dla producentów OEM standaryzujących typowe-przekroje przewodów sterowania wewnętrznego, H05V-K zapewnia giętki przewód z pojedynczą-żyłą-PVC-300/500 V do paneli sterowania, przyrządów i obwodów sprzętu wymagających średniego-rozmiaru H05V-K. Kupujący często szukają tej samej potrzeby coPrzewód panelowy 0,75 mm², 0,75 mm2 drut miedziany klasy 5 lub przewód sprzętowy 0,75 mm². 0.75 mm² zapewnia praktyczną równowagę pomiędzy kompaktowym prowadzeniem a przekrojem-przewodu. Produkt powinien być umieszczony jako wewnętrzne/chronione okablowanie, a nie jako ciągły-flex, odsłonięty przewód zasilający lub niepowiązany-kabel zasilający. GERITEL WIRE może dostosować kolor, nadruk i szczegóły pakowania do powtarzalnych potrzeb produkcyjnych.

SPECYFIKACJA PRODUKTU

Class 5 copper wire for control circuits

Aplikacje

Okablowanie paneli PCV do stosowania w panelach sterowania przełącznikami, przekaźnikach i oprzyrządowaniu rozdzielnic mocy oraz do celów takich jak wewnętrzne złącza w urządzeniach prostowniczych, rozrusznikach silników i sterownikach.

SPECYFIKACJE
Napięcie znamionowe Uo/U	H05V-K:300/500V H07V-K:450/750V
Ocena temperatury	Naprawiono: -30 stopni do +70 stopni Po naciągnięciu: -5 stopni do +70 stopni
Minimalny promień zgięcia	Naprawiono: 6 x średnica całkowita

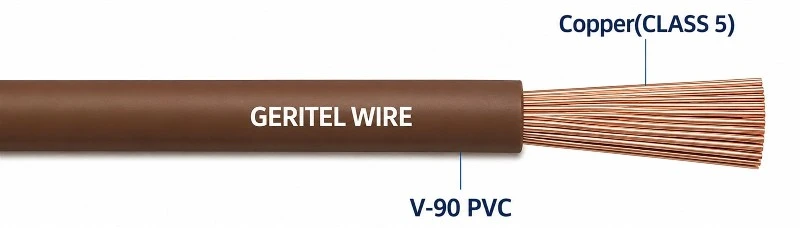

Dyrygent	Elastyczny przewodnik miedziany klasy 5
Izolacja	PVC (polichlorek winylu)
Kolor izolacji	Czerwony, czarny, niebieski, pomarańczowy, żółty, biały, zielony/żółty, fioletowy, różowy, szary, brązowy
STANDARDY	EN 50525-2-31, EN 60228 Środek zmniejszający palność zgodnie z IEC/EN 60332-1-2 Odporny na promieniowanie UV

WYMIARY

NOMINALNA POWIERZCHNIA PRZEKROJU POPRZECZNEGO mm²

	NOMINALNA ŚREDNICA CAŁKOWITA mm²	WAGA NOMINALNA kg/km
	NOMINALNA ŚREDNICA CAŁKOWITA mm²	WAGA NOMINALNA kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

PRZEWODNIKI

NOMINALNY KRZYŻ SEKCJAOBSZAR AL mm²	MAKSYMALNA ŚREDNICA PRZEWODÓW W PRZEWODNIKU mm	MAKSYMALNA ODPORNOŚĆ PRZEWODNIKA PRZY 20 stopniach om/km
NOMINALNY KRZYŻ SEKCJAOBSZAR AL mm²	MAKSYMALNA ŚREDNICA PRZEWODÓW W PRZEWODNIKU mm	Zwykłe przewody
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CHARAKTERYSTYKA ELEKTRYCZNA

NOMINALNY KRZYŻ OBSZAR EKCJONALNY mm²	METODA REFERENCYJNA A (ZAŁĄCZONE W PRZEWÓD TERMICZNY IZOLACJA ŚCIAN ITP) Ampery		METODA REFERENCYJNA B (ZAŁĄCZONY W PRZEWODZIE W ŚCIANIE LUB W TRUNKOWANIE itp.) Ampery		METODA REFERENCYJNA C (OBCIĘTE BEZPOŚREDNIO) Ampery		METODA REFERENCYJNA F (W WOLNYM POWIETRZU LUB NA PERFOROWANYM KORYCIE KABLOWYM ITP POZIOMY LUB PIONOWY ITP) Ampery
							Wzruszający			Rozstawione przez jedna średnica
							Wzruszający			2 kable Jedno-fazowe AC lub DC lub 3 kable trój-fazowe AC, płaskie
	2 kable Jedno-fazowe AC lub DC	3 lub 4 kable Trzy-fazy AC	2 kable Jedno-fazowe AC lub DC	3 lub 4 kable Trzy-fazy AC	2 kable Jedno-fazowe AC lub DC	3 lub 4Kable Trzy-Faza AC	2Kable Jednofazowy AC lub DCpłaski	3Kable Trzy-fazy ACpłaskie	3 kable Trzy-fazy ACtrefoil	Poziomy	Pionowy
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTYFIKATY

300/500V wire for control circuits

internal wiring cable for control circuits

OPAKOWANIE

H05V-K wire for low voltage control circuits

Rolka

single core flexible wire for control circuits

Plastikowa rolka

H05V-K cable for low voltage control circuits

Mały drewniany bęben

APLIKACJA

flexible panel wire for low voltage control circuits

Przemysłowy panel sterowania

PVC insulated wire for low voltage control circuits

Podłączenie zasilania energią odnawialną

Class 5 copper wire for low voltage control circuits

Okablowanie rozdzielnicy

SPRAWA

internal wiring cable for low voltage control circuits

Modernizacja tablicy rozdzielczej lotniska w Adelajdzie

300/500V wire for low voltage control circuits

Dystrybucja mocy w rozdzielnicy przemysłowej

single core flexible wire for low voltage control circuits

Elastyczna wymiana kabla głównej tablicy rozdzielczej

DLACZEGO WYBRAĆ NAS

30Lata doświadczeń
w ramach jednego-przesiadki

Dongguan Greater Wire & Cable Co., Ltd. to profesjonalny-producent kabli inżynieryjnych w Chinach, dostarczający certyfikowane rozwiązania w zakresie kabli elektrycznych do projektów budowlanych, przemysłowych, górniczych, energetycznych i infrastrukturalnych na całym świecie.

Dzięki fabryce o powierzchni 30 000 m², 30 liniom produkcyjnym, doświadczonym inżynierom i zespołowi ścisłej kontroli jakości zapewniamy niezawodne, identyfikowalne i zgodne produkty kablowe do międzynarodowych zastosowań inżynieryjnych. Nasze produkty są poparte certyfikatami, w tym SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS i ISO.

Zależy nam na bezpieczeństwie, jakości, przejrzystości i-długoterminowym partnerstwie. Od kontroli surowców po testowanie gotowego produktu, każda partia jest dokładnie kontrolowana, aby zapewnić stabilną wydajność i niezawodne wykorzystanie projektu.

Większa certyfikowana jakość kabla -. Niezawodne dostawy. Wartość inżynieryjna.

H05V-K wire for protected conduit wiring

15K

Gotowe projekty

150+

profesjonalny personel

15K

zadowoleni klienci

92+

nagrody i certyfikaty

WYPOSAŻENIE ZAKŁADU

flexible panel wire for protected conduit wiring

H05V-K cable for protected conduit wiring

Class 5 copper wire for lighting fixtures

Class 5 copper wire for protected conduit wiring

300/500V wire for protected conduit wiring

GLOBALNE CERTYFIKATY

internal wiring cable for protected conduit wiring

ZDJĘCIA KLIENTÓW

single core flexible wire for protected conduit wiring

TRANSPORT MIĘDZYNARODOWY

Fracht morski

Oferujemy niezawodne rozwiązania w zakresie transportu morskiego w przypadku zamówień o dużej-wielkości. Twoje towary są bezpiecznie pakowane i wysyłane w kontenerach, co zapewnia-oszczędną dostawę do portów na całym świecie.

Fracht lotniczy

Aby zapewnić szybszą dostawę, nasza usługa frachtu lotniczego gwarantuje, że Twoje produkty szybko dotrą do międzynarodowych miejsc docelowych, przy ostrożnej obsłudze i pełnym śledzeniu po drodze.

Międzynarodowy Ekspres

Potrzebujesz pilnych przesyłek? Nasza międzynarodowa usługa ekspresowa skutecznie realizuje małe i średnie zamówienia, zapewniając usługę od drzwi-do-ze śledzeniem w czasie rzeczywistym-dla spokoju ducha.

PARTNER WSPÓŁPRACY

Poszukujemy partnera do współpracy w celu rozszerzenia naszej działalności.

flexible panel wire for lighting equipment internal wiring

flexible panel wire for trunking installations

PVC insulated wire for trunking installations

Class 5 copper wire for trunking installations

i300/500V wire for trunking installations

internal wiring cable for trunking installations

single core flexible wire for trunking installations

Jak z nami współpracować?

Po prostu podziel się swoimi wymaganiami, otrzymaj nasze profesjonalne rozwiązanie, potwierdź próbki i ciesz się szybką, niezawodną produkcją i dostawą na cały świat - współpraca z nami jest taka prosta.

Nasz adres

Budynek 2, No. 40 Luxi 2nd Road, miasto Liaobu, miasto Dongguan, prowincja Guangdong, Chiny

Numer telefonu

+86 136 6257 9592

+86 135 1078 4550

E-mail-

manager01@greaterwire.com

Często zadawane pytania

Czy H05V-K można stosować w obwodach pomocniczych rozdzielnicy?

Z punktu widzenia specyfikacji H05V-K ma wyraźną granicę zastosowania, której nie należy przekraczać twierdzeniami marketingowymi. Odpowiednim wyszukiwanym terminem jest przewód rozdzielnicy H05V-K. Tak, jest to powszechnie kojarzone z wewnętrznymi okablowaniem rozdzielnicy i sterowania rozdzielnicą, a nie z głównymi przewodami zasilającymi. Główne ścieżki zasilania zwykle wymagają większych przewodów i często innego oznaczenia kabli. GERITEL WIRE może pomóc w porównaniu wymaganej konstrukcji ze specyfikacją projektu przed wyceną, redukując możliwe do uniknięcia niedopasowania modeli.

Czy mogę użyć H05V-K do skrzynki sterującej maszyny?

Produkt może być dobrze dopasowany, pod warunkiem, że napięcie,-przekrój poprzeczny i zabezpieczone-warunki instalacji są prawidłowe. Odpowiednim wyszukiwanym terminem jest przewód sterujący maszyny H05V-K. Tak, wewnętrzne obwody sterujące maszyną są powszechnie stosowane, gdy norma maszynowa akceptuje zharmonizowany kabel i nie jest wymagana atest MTW/UL w Ameryce Północnej. Miejsca docelowe eksportu mogą zamiast tego wymagać przewodu wielo-standardowego. GERITEL WIRE wspiera identyfikację OEM, planowanie kolorów i dokumentację eksportową zgodnie z ostatecznie uzgodnionym zakresem produktu.

Czy H05V-K można używać w panelu dystrybucyjnym?

Kupujący powinni potraktować to jako pytanie dotyczące wyboru, a nie twierdzenie marketingowe typu „tak/nie”. Odpowiednie wyszukiwane hasło toH05V-K przewód panelu dystrybucyjnego. Może służyć do odpowiedniego sterowania wewnętrznego, sygnalizacji i połączeń pomocniczych wewnątrz urządzeń dystrybucyjnych. Nie należy zakładać, że małe rozmiary H05V-K są odpowiednie dla głównej ścieżki dystrybucji zasilania panelu. W przypadku powtarzalnej produkcji paneli GERITEL WIRE może omówić spójne kodowanie kolorami, drukowanie i pakowanie, aby uprościć obsługę w warsztacie.

Dlaczego producenci paneli wolą elastyczne H05V-K?

Tak, jeśli warunki instalacji odpowiadają projektowi H05V-K. Odpowiednie wyszukiwane hasło to elastyczny przewód panelu sterowania. Cienkożyłowy-przewód klasy 5 zmniejsza wysiłek związany z obsługą, gdy przewody muszą przechodzić przez kanały i trafiać na wiele blisko rozmieszczonych zacisków. Stała jakość szpul i kodowanie kolorami mogą również usprawnić powtarzalny montaż paneli. GERITEL WIRE może dostarczyć do wglądu kupującego odpowiedni arkusz danych i dostępne dokumenty dotyczące zgodności dla dokładnie zamówionej konstrukcji.
