H07V-K 6mm2 cable

PRODUKT PRAWDZIWY STRZAŁ

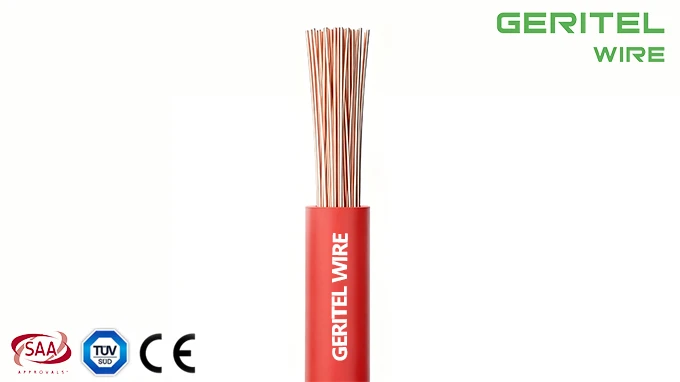

2491X H07V-K 6mm2 cable

Elastyczny kabel jednożyłowy 6 mm² do styczników i paneli rozdzielczych

W przypadku rozruszników silników i zespołów-sterowania rozdzielczego H07V-K o przekroju 6 mm² oferuje elastyczną konstrukcję z jednym-żyłowym rdzeniem, która może uprościć zabezpieczone wewnętrzne prowadzenie wokół wyłączników, styczników i sekcji zacisków. JakPrzewód rozrusznika silnika 6 mm²można go stosować w odpowiednich obwodach sterujących lub-zasilających, gdzie prąd projektowy i pojemność zacisków są odpowiednie. Ten sam produkt może obsługiwać układy kabli panelu sterowania dystrybucyjnego, które wymagają zorganizowanej identyfikacji kolorów i powtarzalnego zakończenia. GERITEL WIRE może dostarczyć dostosowane kolory, oznakowanie OEM i opakowania produkcyjne dla producentów paneli. W przypadku stosowania jako przewód połączeniowy stycznika, ostateczne zastosowanie należy projektować na podstawie schematu, a nie wybierać wyłącznie na podstawie rozmiaru przewodu.

SPECYFIKACJA PRODUKTU

H07VK 6mm2 wire

Aplikacje

Okablowanie paneli PCV do stosowania w panelach sterowania przełącznikami, przekaźnikach i oprzyrządowaniu rozdzielnic mocy oraz do celów takich jak wewnętrzne złącza w urządzeniach prostowniczych, rozrusznikach silników i sterownikach.

SPECYFIKACJE
Napięcie znamionowe Uo/U	H05V-K:300/500V H07V-K:450/750V
Ocena temperatury	Naprawiono: -30 stopni do +70 stopni Po naciągnięciu: od -5 stopni do +70 stopni
Minimalny promień zgięcia	Naprawiono: 6 x średnica całkowita
Dyrygent	Elastyczny przewodnik miedziany klasy 5
Izolacja	PVC (polichlorek winylu)
Kolor izolacji	Czerwony, czarny, niebieski, pomarańczowy, żółty, biały, zielony/żółty, fioletowy, różowy, szary, brązowy
STANDARDY	EN 50525-2-31, EN 60228 Środek zmniejszający palność zgodnie z IEC/EN 60332-1-2 Odporny na promieniowanie UV

WYMIARY

NOMINALNA POWIERZCHNIA PRZEKROJU POPRZECZNEGO mm²

	NOMINALNA ŚREDNICA CAŁKOWITA mm²	WAGA NOMINALNA kg/km
	NOMINALNA ŚREDNICA CAŁKOWITA mm²	WAGA NOMINALNA kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

PRZEWODNIKI

NOMINALNY KRZYŻ SEKCJAOBSZAR AL mm²	MAKSYMALNA ŚREDNICA PRZEWODÓW W PRZEWODNIKU mm	MAKSYMALNA ODPORNOŚĆ PRZEWODNIKA PRZY 20 stopniach om/km
NOMINALNY KRZYŻ SEKCJAOBSZAR AL mm²	MAKSYMALNA ŚREDNICA PRZEWODÓW W PRZEWODNIKU mm	Zwykłe przewody
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CHARAKTERYSTYKA ELEKTRYCZNA

NOMINALNY KRZYŻ OBSZAR EKCJONALNY mm²	METODA REFERENCYJNA A (ZAŁĄCZONE W PRZEWÓD TERMICZNY IZOLACJA ŚCIAN ITP) Ampery		METODA REFERENCYJNA B (ZAŁĄCZONY W PRZEWODZIE W ŚCIANIE LUB W TRUNKOWANIE itp.) Ampery		METODA REFERENCYJNA C (OBCIĘTE BEZPOŚREDNIO) Ampery		METODA REFERENCYJNA F (W WOLNYM POWIETRZU LUB NA PERFOROWANYM KORYCIE KABLOWYM ITP POZIOMY LUB PIONOWY ITP) Ampery
							Wzruszający			Rozstawione przez jedna średnica
							Wzruszający			2 kable Jedno-fazowe AC lub DC lub 3 kable trój-fazowe AC, płaskie
	2 kable Jedno-fazowe AC lub DC	3 lub 4 kable Trzy-fazy AC	2 kable Jedno-fazowe AC lub DC	3 lub 4 kable Trzy-fazy AC	2 kable Jedno-fazowe AC lub DC	3 lub 4Kable Trzy-Faza AC	2Kable Jednofazowy AC lub DCpłaski	3Kable Trzy-fazy ACpłaskie	3 kable Trzy-fazy ACtrefoil	Poziomy	Pionowy
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTYFIKATY

07V-K 6mm2 cable

6mm2 flexible panel wire

OPAKOWANIE

Rolka

Plastikowa rolka

Mały drewniany bęben

APLIKACJA

Przemysłowy panel sterowania

Podłączenie zasilania energią odnawialną

Okablowanie rozdzielnicy

SPRAWA

Modernizacja tablicy rozdzielczej lotniska w Adelajdzie

Dystrybucja mocy w rozdzielnicy przemysłowej

Elastyczna wymiana kabla głównej tablicy rozdzielczej

DLACZEGO WYBRAĆ NAS

30Lata doświadczeń
w ramach jednego-przesiadki

Dongguan Greater Wire & Cable Co., Ltd. to profesjonalny-producent kabli inżynieryjnych w Chinach, dostarczający certyfikowane rozwiązania w zakresie kabli elektrycznych do projektów budowlanych, przemysłowych, górniczych, energetycznych i infrastrukturalnych na całym świecie.

Dzięki fabryce o powierzchni 30 000 m², 30 liniom produkcyjnym, doświadczonym inżynierom i zespołowi ścisłej kontroli jakości zapewniamy niezawodne, identyfikowalne i zgodne produkty kablowe do międzynarodowych zastosowań inżynieryjnych. Nasze produkty są poparte certyfikatami, w tym SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS i ISO.

Zależy nam na bezpieczeństwie, jakości, przejrzystości i-długoterminowym partnerstwie. Od kontroli surowców po testowanie gotowego produktu, każda partia jest dokładnie kontrolowana, aby zapewnić stabilną wydajność i niezawodne wykorzystanie projektu.

Większa certyfikowana jakość kabla -. Niezawodne dostawy. Wartość inżynieryjna.

15K

Gotowe projekty

150+

profesjonalny personel

15K

zadowoleni klienci

92+

nagrody i certyfikaty

WYPOSAŻENIE ZAKŁADU

GLOBALNE CERTYFIKATY

IEC 60228 Class 5 6mm2 wire

ZDJĘCIA KLIENTÓW

H07V-K 6mm2 technical specification

TRANSPORT MIĘDZYNARODOWY

Fracht morski

Oferujemy niezawodne rozwiązania w zakresie transportu morskiego w przypadku zamówień o dużej-wielkości. Twoje towary są bezpiecznie pakowane i wysyłane w kontenerach, co zapewnia-opłacalną dostawę do portów na całym świecie.

Fracht lotniczy

Aby zapewnić szybszą dostawę, nasza usługa frachtu lotniczego gwarantuje, że Twoje produkty szybko dotrą do międzynarodowych miejsc docelowych, przy ostrożnej obsłudze i pełnym śledzeniu po drodze.

Międzynarodowy Ekspres

Potrzebujesz pilnych przesyłek? Nasza międzynarodowa usługa ekspresowa sprawnie realizuje małe i średnie zamówienia, zapewniając usługę od drzwi-do-ze śledzeniem w czasie rzeczywistym-dla spokoju ducha.

PARTNER WSPÓŁPRACY

Poszukujemy partnera do współpracy w celu rozszerzenia naszej działalności.

Jak z nami współpracować?

Po prostu podziel się swoimi wymaganiami, otrzymaj nasze profesjonalne rozwiązanie, potwierdź próbki i ciesz się szybką, niezawodną produkcją i dostawą na cały świat - współpraca z nami jest taka prosta.

Nasz adres

Budynek 2, No. 40 Luxi 2nd Road, miasto Liaobu, miasto Dongguan, prowincja Guangdong, Chiny

Numer telefonu

+86 136 6257 9592

+86 135 1078 4550

E-mail-

manager01@greaterwire.com

Często zadawane pytania

Czy H07V-K można stosować w budynkach komercyjnych?

H07V-K może służyć jakoprzewód budowlany do użytku komercyjnegow odpowiednich chronionych systemach, panelach sterowania i sprzęcie elektrycznym. Budynki publiczne lub budynki-o dużym natężeniu ruchu mogą nakładać wymagania dotyczące LSZH lub CPR wykraczające poza standardowe PCV. W przypadku-programów długoterminowych GERITEL WIRE może koordynować spójną identyfikację kolorów, etykiety i dokumentację zamówień, aby ograniczyć możliwe do uniknięcia błędy w odbiorze i montażu.

Czy H07V-K można używać w centralach BMS?

Tak, H07V-K można używać jako przewodu panelu sterowania BMS dla odpowiednich wewnętrznych połączeń zasilania, przekaźników i urządzeń pomocniczych. Komunikacja magistralowa i wrażliwe sygnały analogowe mogą wymagać ekranowanego lub dedykowanego kabla do transmisji danych. GERITEL WIRE może przed wyceną sprawdzić rysunek kupującego, wymagania dotyczące obwodów i rynek docelowy, pomagając zapobiegać niedopasowaniu modelu przed produkcją.

Czy H07V-K można stosować w panelach HVAC?

H07V-K nadaje się jako przewód panelu sterowania HVAC do chronionych połączeń wewnętrznych z przekaźnikami, stycznikami, sterownikami i zaciskami. Okablowanie terenowe do sprzętu zewnętrznego lub mokrego należy określić osobno. W przypadku projektów OEM GERITEL WIRE może koordynować harmonogramy kolorów, oznakowanie produktów, pakowanie w rolki lub pudełka oraz dokumentację eksportową w oparciu o ostateczną uzgodnioną specyfikację.

Czy H07V-K można stosować w szafach sterowniczych wind?

H07V-K można używać jako przewodu panelu sterowania windy wewnątrz stałych szaf sterowniczych. Nie należy go mylić z ruchomą liną windy, która jest przeznaczona do wielokrotnego przemieszczania się kabiną windy. GERITEL WIRE umożliwia wyjaśnienia techniczne i potwierdzenie próbek, co jest przydatne, gdy producent paneli musi sprawdzić kompatybilność demontażu, trasowania lub terminali przed złożeniem zamówienia zbiorczego.
