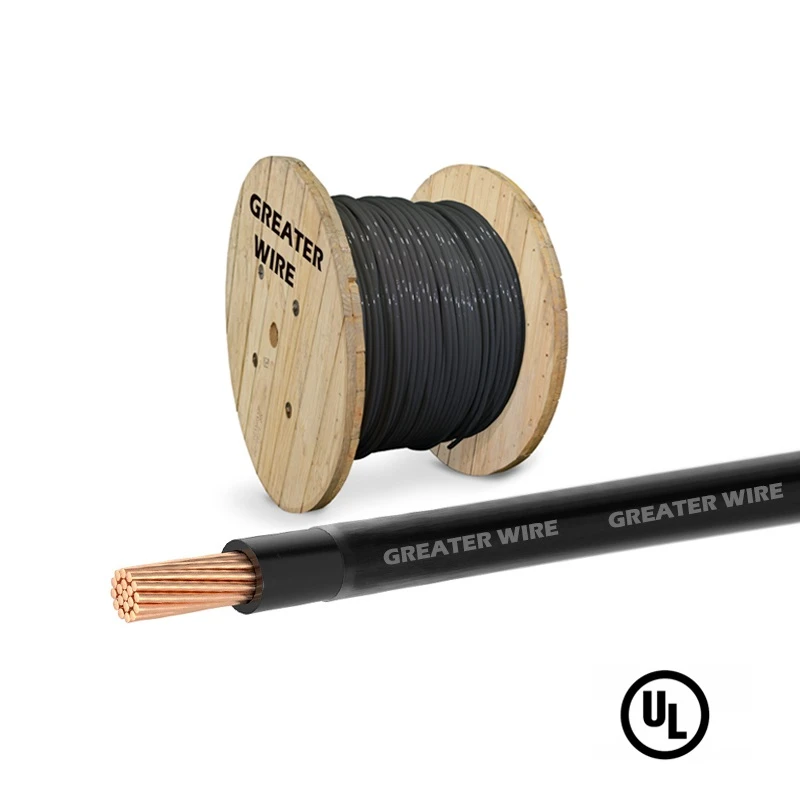

THHN/THWN Miedzi Building Drut to przewód miedziany, izolacja PVC i nylonowa pochwa. Przewodniki THHN/THWN są wykonane z miękkiej miedzi. Rozmiary od 14 do 4/0 AWG Użyj łączenia kombinacji, a 250 kcmil i większe rozmiary używają sprężonej pasma miedzi. 14AWG do 10AWG to przewody stałe lub położone, a ponad 8AWG są przewodnikami osieroconymi. Drut jest pokryty twardą izolacją PVC odporną na ciepło i wilgoć z ogólną nylonową kurtką wykorzystującą technologię. Dostępne w kolorze czarnym, białym, czerwonym, niebieskim, fioletowym, zielonym, żółtym, pomarańczowym, brązowym i szarym. Dostępne również w konfiguracjach w paski. Niektóre kolory podlegają ilościom porządku ekonomicznego.
Aplikacja
THHn Wire został zaprojektowany zgodnie z National Electrical Code (NEC) i spełnia standardy branżowe, zapewniając jego przydatność do wykorzystania w różnych projektach budowlanych i okablowania. THHN/THWN ma doskonałą elastyczność, zarówno mokrą, jak i suchą, z ograniczeniami temperatury nieprzekraczającymi 90 stopni lub w obecności oleju lub płynu chłodzącego nieprzekraczającego 75 stopni. Znamione napięcie wynosi 600 woltów, co jest wystarczające do spełnienia standardowych wymagań elektrycznych i zapewnienia niezawodnej transmisji mocy w różnych zastosowaniach. Druty THHN są wysoce przystosowalne, czy to w budynkach komercyjnych, obiektach przemysłowych czy budynkach mieszkalnych, zapewniając elastyczność instalacji elektrycznych w różnych środowiskach i są również odpowiednie do zaawansowanych maszyn i urządzeń przemysłowych.
Funkcja
● ASTM-B3, B8 i B787 (19 kombinacji drucianej unii-nici)
● UL standardy 83, 758, 1063 i 1581
● CSA C22.2 nr 75, T90 Nylonowe rozmiary przez 1000 kcmil
● ft 2 - wszystkie rozmiary
● Odporne na światło słoneczne - rozmiary 8 awg i większe
● ROHS/zasięg zgodny
● Certyfikacja UL&BPS
● THHN ORT90 NYLON- suche lokalizacje nie przekraczające 90 stopni C
● THWN- Mokre lokalizacje nie przekraczające 75 stopni lub suche lokalizacje nie przekraczające 90 stopni lub lokalizacje nie przekraczające 75 stopni, gdy są narażone na ropę
● Lokalizacje mokrej -2- nie przekraczają 90 stopni lub lokalizacji, które nie są przekraczające 75 stopni, gdy są narażone na ropę
Orzecznictwo
Nasze produkty osiągnęły różne prestiżowe międzynarodowe certyfikaty, w tym UL, TUV, EU CPR, CE, ROHS i inne.
Pakiet
Linia produkcyjna
Producent Greater Wire & Cable jest integracją inteligentnych i cyfrowych fabryk zaprojektowanych w celu zwiększenia prędkości produkcji i, co ważniejsze, zapewnić najwyższe standardy jakości, z zautomatyzowaną dokładnością sprzętu produkcyjnego do 0. 002 mm. Każdy wyprodukowany kabel ulega kompleksowej 100% kontroli podczas procesu produkcji i kontroli, tworząc nową erę precyzji i wydajności. Zaawansowana konfiguracja eliminuje nieodłączne błędy i wady związane z montażem ręcznym, opierając się na obietnicy dostarczenia produktu o niezrównanej niezawodności.
Sprawa
Partner
FAQ
P: Czy możesz razem użyć solidnego i osadzonego drutu?
P: Czy możesz użyć drutu donoszonego do gniazdka?
P: Czy mogę użyć drutu donoszonego do okablowania domu?
Hot Tags: UL BPS Certyfikat THHN/THWN Copper Building Drut, China UL BPS Certyfikowane THHN/THWN Producenci drutu budowlanego, dostawcy, fabryka
| Wolne od termoplastycznego termoplastycznego przewodu elektrycznego opornego na ciepło z osłoną nylonową (thhn/thwn -2). 600V. 90 stopni | |||||||||
| Rozmiar przewodu | Nie. I nominalna średnica drutu | Grubość ściany | Przybliżona średnica ogólna | Minimalna odporność na izolację | * Wymaganie | Waga nominalna kabla | |||
| (MM) | (AWG) | (MM) | PVC (MM) | Nylon (mm) | (MM) | Mω/km | 90 stopni mokry | 90 stopni suchy | Kg/km |
| Thwn | Thhn | ||||||||
| Solidny | |||||||||
| 1,6 mm | 14 | 1x1,60 mm | 0.4 | 0.10 | 2.60 | 130 | 35 | 35 | 22.62 |
| 2. 0 mm | 12 | 1x2. 00 mm | 0.4 | 0.10 | 3.00 | 110 | 40 | 40 | 33.57 |
| 2,6 mm | 10 | 1x2,60 mm | 0.5 | 0.10 | 3.80 | 120 | 55 | 55 | 55.78 |
| 3,2 mm | 8 | 1x3,20 mm | 0.8 | 0.13 | 5.06 | 120 | 75 | 75 | 88.33 |
| Na mieliźnie | |||||||||
| 2. 0 mm² | 14/7 | 7/0.60 | 0.4 | 0.10 | 2.80 | 130 | 30 | 35 | 23.51 |
| 3,5 mm² | 12/7 | 7/0.80 | 0.4 | 0.10 | 3.40 | 110 | 35 | 40 | 39.12 |
| 5,5 mm² | 10/7 | 7/1.00 | 0.5 | 0.10 | 4.20 | 120 | 50 | 55 | 60.56 |
| 8. 0 mm² | 8/7 | 7/1.20 | 0.8 | 0.13 | 5.46 | 120 | 65 | 75 | 91.95 |
| 14 mm² | 6/7 | 7/1.60 | 0.8 | 0.13 | 6.66 | 100 | 95 | 105 | 151.77 |
| 22 mm² | 4/7 | 7/2.00 | 1 | 0.15 | 8.30 | 100 | 130 | 140 | 236.65 |
| 30 mm² | 2/7 | 7/2.30 | 1 | 0.15 | 9.20 | 100 | 160 | 170 | 306.50 |
| 38 mm² | 1-19 | 19/1.60 | 1.3 | 0.18 | 10.96 | 100 | 185 | 195 | 409.82 |
| 50 mm² | 1/0-19 | 19/1.80 | 1.3 | 0.18 | 11.96 | 100 | 220 | 235 | 509.05 |
| 60 mm² | 2/0-19 | 19/2.00 | 1.3 | 0.18 | 12.96 | 80 | 250 | 260 | 618.96 |
| 80 mm² | 3/0-19 | 19/2.30 | 1.3 | 0.18 | 14.46 | 80 | 300 | 320 | 804.44 |
| 100 mm² | 4/0-19 | 19/2.60 | 1.3 | 0.18 | 15.96 | 80 | 355 | 370 | 1013.94 |
| 125 mm² | 250 mcm | 37/2.10 | 1.6 | 0.18 | 18.26 | 80 | 400 | 420 | 1296.37 |
| 150 mm² | 300 mcm | 37/2.30 | 1.6 | 0.20 | 19.70 | 80 | 440 | 475 | 1542.02 |
| 350 mcm | 37/2.47 | 1.6 | 0.20 | 20.90 | 60 | 505 | 523 | 1783.07 | |
| 200 mm² | 400 mcm | 37/2.60 | 1.6 | 0.20 | 21.80 | 60 | 540 | 570 | 1946.72 |
| 500 mcm | 37/2.95 | 1.6 | 0.20 | 24.25 | 60 | 620 | 655 | 2486.02 | |
| 250 mm² | 500 mcm | 61/2.30 | 1.6 | 0.20 | 24.30 | 60 | 620 | 655 | 2437.34 |
| 600 mcm | 61/2.52 | 1.8 | 0.23 | 26.76 | 60 | 690 | 710 | 2995.93 | |
| 325 mm² | 650 mcm | 61/2.60 | 1.8 | 0.23 | 27.46 | 60 | 720 | 770 | 3191.58 |
| 750 mcm | 61/2.82 | 1.8 | 0.23 | 29.36 | 60 | 785 | 820 | 3719.63 | |
| 400 mm² | 800 mcm | 61/2.90 | 1.8 | 0.23 | 30.16 | 60 | 810 | 875 | 3927.55 |
| 500 mm² | 1000 mcm | 61/3.20 | 1.8 | 0.23 | 32.86 | 60 | 930 | 995 | 4750.91 |
| Normy odniesienia: PEC, NEC (na podstawie temperatury otoczenia 30 stopni) | |||||||||
