crosslinked silicone rubber insulated silicone appliance wire

PRODUKT PRAWDZIWY STRZAŁ

EI2 silicone insulated heat resistant wire

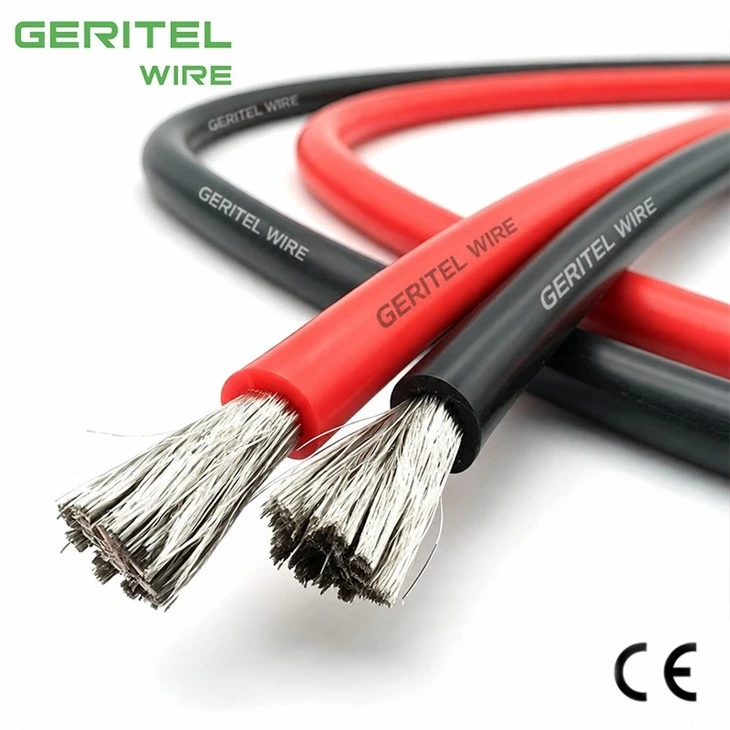

Kabel wysokotemperaturowy maszyny obrotowej do połączeń stacjonarnych

Wewnętrzny przewód silnika elektrycznegołączy zaciski, urządzenia zabezpieczające i interfejsy uzwojeń w środowisku dotkniętym utratą miedzi, przepływem powietrza i wibracjami. Odporny na ciepło przewód generatora z izolacją silikonową może pasować do chronionych połączeń stacjonarnych, gdzie lokalna temperatura przekracza strefę komfortu standardowego PCV. GERITEL WIRE współpracuje z dostawcami usług naprawy silników i producentami sprzętu w zakresie elastycznych opcji przewodów do kontrolowanego montażu. Silikonowego kabla łączącego uzwojenie nie należy mylić z drutem magnetycznym lub stale wyginającym się zewnętrznym kablem silnika. Przed wybraniem ostatecznej konstrukcji sprawdź odporność na wibracje, chemikalia do impregnacji, zakończenie, ekranowanie przed ścieraniem, naprężenia elektryczne i odpowiedni program testów-maszyn wirujących.

SPECYFIKACJA PRODUKTU

EI2 silicone insulated high temperature cable

Aplikacje

Zaprojektowane do stosowania w środowiskach, w których wymagana jest trwała odporność na ciepło, kable SIA i SIAF mają właściwości odporne na ciepło do 200 stopni i mogą być również stosowane w temperaturach tak niskich jak -60 stopni. Kable te są bezhalogenowe i nadają się do elektrowni, szerokiego zakresu zastosowań przemysłowych w przetwórstwie, pakowaniu, chłodnictwie, odlewniach, budowie statków powietrznych i budowie statków.

SPECYFIKACJE
Napięcie znamionowe Uo/U	SIA:300/500 V SIAF:0,25 mm² do 6 mm² 300/500 V; 10mm² i więcej: 0,6/1kV
Ocena temperatury	Naprawiono: -60 stopni do +200 stopni
Minimalny promień zgięcia	Naprawiono: 4 x średnica całkowita
Dyrygent	Przewodnik z litej miedzi klasy 1 (gładkiej lub cynowanej). Elastyczny przewodnik miedziany klasy 5 (gładki lub cynowany).
Izolacja	Guma silikonowa
Kolor powłoki	Czarny, niebieski, brązowy, czerwony, biały, szary, różowy, żółty, zielony/żółty, pomarańczowy, fioletowy
Standardy	EN 50525-2-41, IEC/EN 60228

WYMIARY

Kabel izolowany gumą silikonową z pełnym rdzeniem (SIA)

LICZBA.OF RDZENIE

	NOMINALNY KRZYŻ SEKCJAOBSZAR L mm²	GRUBOŚĆ NOMINALNA IZOLACJI mm²	OGÓŁEM NOMINALNYM ŚREDNICA mm²	NOMINALNY WAGA kg/km
	NOMINALNY KRZYŻ SEKCJAOBSZAR L mm²	GRUBOŚĆ NOMINALNA IZOLACJI mm²	OGÓŁEM NOMINALNYM ŚREDNICA mm²	NOMINALNY WAGA kg/km
1	0.5	0.6	2.0	10
1	0.75	0.6	2.2	12
1	1	0.6	2.3	15
1	1.5	0.6	2.6	20
1	2.5	0.7	3.2	31
1	4	0.8	3.9	48
1	6	0.8	4.4	67
1	10	1	5.6	108

Elastyczny rdzeń w izolacji z gumy silikonowej (SIAF)

LICZBA.OF RDZENIE

	NOMINALNY KRZYŻ PRZEKRÓJ mm²	GRUBOŚĆ NOMINALNA IZOLACJI mm²	OGÓŁEM NOMINALNYM ŚREDNICA mm²	NOMINALNY WAGA kg/km
	NOMINALNY KRZYŻ PRZEKRÓJ mm²	GRUBOŚĆ NOMINALNA IZOLACJI mm²	OGÓŁEM NOMINALNYM ŚREDNICA mm²	NOMINALNY WAGA kg/km
1	0.25	0.6	1.8	7
1	0.35	0.6	1.9	8
1	0.5	0.6	2.1	10
1	0.75	0.6	2.3	13
1	1	0.6	2.5	15
1	1.5	0.6	2.8	21
1	2.5	0.7	3.5	34
1	4	0.8	4.1	49
1	6	0.8	4.7	68
1	10	1	6.1	110
1	16	1.2	7.5	168
1	25	1.4	9.1	254
1	35	1.4	10.3	347
1	50	1.6	12	490
1	70	1.8	13.7	686
1	95	1.8	15.6	888
1	120	1.8	17.4	1149
1	150	2	19.3	1411
1	185	2.2	21.4	1722
1	240	2.4	24.3	2284
1	300	2.6	26.9	2895

PRZEWODNIKI

Elastyczne przewodniki miedziane klasy 5 do kabli jednożyłowych i wielożyłowych-

NOMINALNY KRZYŻ SEKCJAOBSZAR AL mm²	MAKSYMALNA ODPORNOŚĆ PRZEWODNIKA PRZY 20 stopniach om/km
NOMINALNY KRZYŻ SEKCJAOBSZAR AL mm²	Okrągłe, wyżarzane przewodniki miedziane, druty-powlekane metalem
0.5	36.7
0.75	24.8
1	18.2
1.5	12.2
2.5	7.56
4	4.7
6	3.11
10	1.84

Elastyczne przewody miedziane klasy 5 do kabli jedno- i wielożyłowych-(SIAF)

NOMINALNY KRZYŻ SEKCJAOBSZAR AL mm²	MAKSYMALNA ŚREDNICA PRZEWODÓW W PRZEWODNIKU mm	MAKSYMALNA ODPORNOŚĆ PRZEWODNIKA PRZY 20 stopniach om/km
NOMINALNY KRZYŻ SEKCJAOBSZAR AL mm²	MAKSYMALNA ŚREDNICA PRZEWODÓW W PRZEWODNIKU mm	Druty metalowe-powlekane
0.25	0.21	86
0.35	0.21	55.5
0.5	0.21	40.1
0.75	0.21	26.7
1	0.21	20
1.5	0.26	13.7
2.5	0.26	8.21
4	0.31	5.09
6	0.31	3.39
10	0.41	1.95
16	0.41	1.24
25	0.41	0.795
35	0.41	0.565
50	0.41	0.393
70	0.51	0.277
95	0.51	0.21
120	0.51	0.164
150	0.51	0.132
185	0.51	0.108
240	0.51	0.0817
300	0.51	0.0654

AKTUALNA NOŚNOŚĆ

Kabel izolowany gumą silikonową z pełnym rdzeniem (SIA)

NOMINALNY KRZYŻ OBSZAR EKCJONALNY mm²	AKTUALNA OCENA W POWIETRZU Ampery
NOMINALNY KRZYŻ OBSZAR EKCJONALNY mm²	przy 30 stopniach	przy 60 stopniach	przy 90 stopniach	przy 120 stopniach	przy 150 stopniach
0.5	24	21	17	14	9
0.75	30	26	22	17	11
1	36	31	26	20	13
1.5	45	39	33	26	17
2.5	61	53	45	55	23
4	81	71	60	47	31
6	105	92	77	60	39
10	146	128	107	84	55

Elastyczny rdzeń w izolacji z gumy silikonowej (SIAF)

NOMINALNY KRZYŻ OBSZAR EKCJONALNY mm²	AKTUALNA OCENA W POWIETRZU Ampery
NOMINALNY KRZYŻ OBSZAR EKCJONALNY mm²	przy 30 stopniach	przy 60 stopniach	przy 90 stopniach	przy 120 stopniach	przy 150 stopniach	przy 170 stopniach
0.25	15	13	11	9	6	3
0.35	19	17	14	11	7	4
0.5	23	20	17	13	9	5
0.75	30	26	22	17	11	6
1	35	31	26	20	13	7
1.5	44	38	32	25	17	8
2.5	61	53	45	35	23	12
4	82	71	60	47	31	16
6	104	91	77	60	39	20
10	148	129	108	85	56	28
16	197	173	145	114	75	58
25	263	230	193	151	99	51
35	327	286	240	188	124	63
50	413	362	304	238	157	80
70	531	465	391	306	201	103
95	623	545	458	359	236	121
120	738	645	543	425	280	143
150	850	744	626	491	323	166
185	969	848	714	560	369	190
240	1191	1043	879	689	454	234
300	1339	1173	988	776	512	264

CERTYFIKATY

EI2 silicone insulated high temperature cable

OPAKOWANIE

EI2 silicone insulated silicone equipment wire

Rolka

EI2 silicone insulated single core silicone wire

Plastikowa rolka

EI2 silicone insulated silicone appliance wire

Mały drewniany bęben

APLIKACJA

Maszyny przemysłowe i automatyka

Przemysł morski i stoczniowy

single core unsheathed heat resistant wire

Sprzęt chłodniczy i HVAC

SPRAWA

single core unsheathed high temperature cable

Inteligentna fabryka Bosch Industry 4.0

single core unsheathed silicone equipment wire

Modernizacja profesjonalnych systemów chłodniczych Liebherr

single core unsheathed single core silicone wire

Morski układ napędowy Mitsui E&S

DLACZEGO WYBRAĆ NAS

30Lata doświadczeń
w ramach jednego-przesiadki

Dongguan Greater Wire & Cable Co., Ltd. to profesjonalny-producent kabli inżynieryjnych w Chinach, dostarczający certyfikowane rozwiązania w zakresie kabli elektrycznych do projektów budowlanych, przemysłowych, górniczych, energetycznych i infrastrukturalnych na całym świecie.

Dzięki fabryce o powierzchni 30 000 m², 30 liniom produkcyjnym, doświadczonym inżynierom i zespołowi ścisłej kontroli jakości zapewniamy niezawodne, identyfikowalne i zgodne produkty kablowe do międzynarodowych zastosowań inżynieryjnych. Nasze produkty są poparte certyfikatami, w tym SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS i ISO.

Zależy nam na bezpieczeństwie, jakości, przejrzystości i-długoterminowym partnerstwie. Od kontroli surowców po testowanie gotowego produktu, każda partia jest dokładnie kontrolowana, aby zapewnić stabilną wydajność i niezawodne wykorzystanie projektu.

Większa certyfikowana jakość kabla -. Niezawodne dostawy. Wartość inżynieryjna.

single core unsheathed silicone appliance wire

15K

Gotowe projekty

150+

profesjonalny personel

15K

zadowoleni klienci

92+

nagrody i certyfikaty

WYPOSAŻENIE ZAKŁADU

high temperature silicone wire for electric grills

heat resistant silicone wire for deep fryers

GLOBALNE CERTYFIKATY

non sheathed single core silicone wire

ZDJĘCIA KLIENTÓW

low smoke silicone cable

TRANSPORT MIĘDZYNARODOWY

Fracht morski

Oferujemy niezawodne rozwiązania w zakresie transportu morskiego w przypadku zamówień o dużej-wielkości. Twoje towary są bezpiecznie pakowane i wysyłane w kontenerach, co zapewnia-oszczędną dostawę do portów na całym świecie.

Fracht lotniczy

Aby zapewnić szybszą dostawę, nasza usługa frachtu lotniczego gwarantuje, że Twoje produkty szybko dotrą do międzynarodowych miejsc docelowych, przy ostrożnej obsłudze i pełnym śledzeniu po drodze.

Międzynarodowy Ekspres

Potrzebujesz pilnych przesyłek? Nasza międzynarodowa usługa ekspresowa sprawnie realizuje małe i średnie zamówienia, zapewniając usługę od drzwi-do-ze śledzeniem w czasie rzeczywistym-dla spokoju ducha.

PARTNER WSPÓŁPRACY

Poszukujemy partnera do współpracy w celu rozszerzenia naszej działalności.

high heat electrical wire for sauna heaters

industrial silicone wire for bathroom heaters

high temperature silicone wire for storage water heaters

Jak z nami współpracować?

Po prostu podziel się swoimi wymaganiami, otrzymaj nasze profesjonalne rozwiązanie, potwierdź próbki i ciesz się szybką, niezawodną produkcją i dostawą na cały świat - współpraca z nami jest taka prosta.

Nasz adres

Budynek 2, No. 40 Luxi 2nd Road, miasto Liaobu, miasto Dongguan, prowincja Guangdong, Chiny

Numer telefonu

+86 136 6257 9592

+86 135 1078 4550

E-mail-

manager01@greaterwire.com

Często zadawane pytania

Czy mogę zamówić inne kolory izolacji?

Opcje kolorów drutu silikonowego zwykle ułatwiają identyfikację obwodów, montaż wiązki przewodów i prace serwisowe. Kolor nie świadczy o napięciu, temperaturze ani statusie homologacji, dlatego wydrukowane oznaczenia i dokumenty zamówienia muszą pozostać dokumentacją techniczną. Tutaj liczy się wsparcie praktyczne: Dla zespołów inżynieryjnych i zakupowych GERITEL WIRE może przygotować uzgodnione protokoły kontroli i dokumenty wysyłkowe powiązane z partią produkcyjną. Podaj roczne zapotrzebowanie, listę kolorów i format opakowania, aby uzyskać dokładną wycenę.

Jak rozpoznać nieoznakowany przewód wysokotemperaturowy-?

Identyfikacji drutu wysokotemperaturowego nie można bezpiecznie potwierdzić na podstawie wyglądu lub miękkości. Z nieznanym przewodem należy postępować zachowawczo i zastąpić go udokumentowanym produktem, którego izolacja, przewodnik, wartości znamionowe i dowody testów są identyfikowalne. GERITEL WIRE działa na podstawie rysunków i warunków pracy dostarczonych przez zespoły inżynieryjne i zakupowe, a nie na podstawie ogólnych wzorców temperatur. Następnym praktycznym krokiem jest: Oddzielne zdefiniowanie wymagań dotyczących płomienia, dymu, promieniowania UV, oleju lub substancji chemicznych.

Co oznacza klasa 1 w arkuszu danych przewodu silikonowego?

GERITEL WIRE porównuje żądaną normę i zakres certyfikatu z konkretną podaną w ofercie konstrukcją, chroniąc projektantów i zespoły OEM przed nieuzasadnionymi roszczeniami. Przewodnik silikonowy klasy 1 to lita miedź przeznaczona do stałego prowadzenia. Dobrze trzyma uformowaną ścieżkę, ale nie jest to preferowany wybór, gdy instalatorzy potrzebują częstego zginania lub elastycznej pętli serwisowej. Przed zatwierdzeniem materiału poproś o dokładny arkusz danych i dowody testowe.

Co oznacza klasa 5 dla kabla SIAF?

A Elastyczny przewodnik silikonowy klasy 5wykorzystuje wiele cienkich pasm, aby poprawić obsługę podczas instalacji. Klasyfikacja opisuje elastyczność przewodnika; nie potwierdza ciągłego zginania, skręcania ani trwałości-łańcucha. Podaj roczne zapotrzebowanie, listę kolorów i format opakowania, aby uzyskać dokładną wycenę. GERITEL WIRE może koordynować kolorystykę, znakowanie, pakowanie i identyfikowalność-powtarzanych zamówień dla inżynierów projektantów i zespołów OEM po zablokowaniu specyfikacji technicznej.
