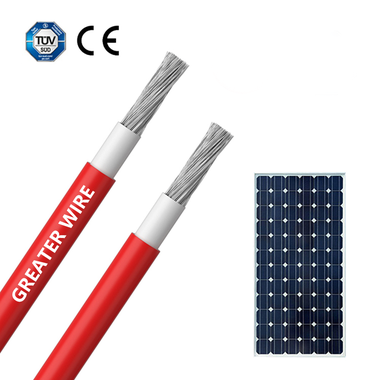

W systemach fotowoltaicznych (PV) wybór rozmiaru kabla ma kluczowe znaczenie dla wydajności i bezpieczeństwa. Kabel fotowoltaiczny o przekroju 4 mm² jest popularnym wyborem w instalacjach średniej i dużej skali ze względu na jego zdolność do obsługi wyższych prądów i utrzymywania minimalnego spadku napięcia na dłuższych dystansach. W tym artykule omówiono obciążalność prądową kabla słonecznego o przekroju 4 mm² i jego przydatność w systemach fotowoltaicznych, koncentrując się na H1Z2Z2-K, PV1-F i ogólnych standardach kabli fotowoltaicznych.
Kluczowa charakterystyka kabla słonecznego 4 mm²
Powierzchnia przekroju

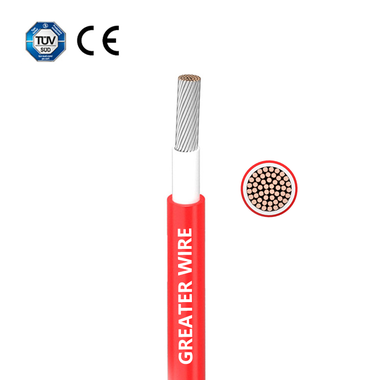

Kabel o przekroju 4 mm² ma przekrój poprzeczny przewodu wynoszący 4 milimetry kwadratowe, co zapewnia większą powierzchnię przepływu prądu i zmniejsza rezystancję w porównaniu z mniejszymi kablami.
Normy i certyfikaty
H1Z2Z2-K:
Znamionowe dla napięcia stałego do 1,5 kV.
Zaprojektowany dla nowoczesnych systemów fotowoltaicznych z ulepszonymi funkcjami bezpieczeństwa, takimi jak ognioodporność, izolacja bezhalogenowa i wysoka elastyczność.
PV1-F:
Wartość znamionowa do 1,0 kV prądu stałego.
Powszechne w starszych systemach i szeroko stosowane w standardowych instalacjach fotowoltaicznych.
Trwałość środowiska
Zarówno kable H1Z2Z2-K, jak i PV1-F są przeznaczone do użytku na zewnątrz i oferują:
Odporność na promieniowanie UV i warunki atmosferyczne:Zapewnia długotrwałą wydajność w trudnych warunkach.
Zakres temperatur:Działa wydajnie w zakresie od -40 do +120 stopnia, co jest odpowiednie w ekstremalnych klimatach.
Obciążalność prądowa kabla słonecznego 4 mm²
Obciążalność prądowa kabla słonecznego o przekroju 4 mm² zależy od takich czynników, jak metoda instalacji, temperatura otoczenia i materiał izolacyjny kabla.
Ogólne wytyczne
Na wolnym powietrzu:
W optymalnych warunkach kabel o przekroju 4 mm² może zazwyczaj przenosić prądy o natężeniu od 30 A do 40 A.
W kanałach lub pod ziemią:
Zmniejszone rozpraszanie ciepła ogranicza wydajność prądową do około 25 A do 35 A.
Wpływ temperatury
Wyższe temperatury otoczenia zmniejszają obciążalność prądową kabla ze względu na zwiększoną rezystancję i gromadzenie się ciepła. Na przykład:
Przy 30 stopniach pojemność może wynosić 35A.
Przy 50 stopniach może spaść do około 30A.
Uwagi dotyczące spadku napięcia
Spadek napięcia występuje na dużych dystansach i jest proporcjonalny do prądu, długości kabla i rezystancji. Niższy spadek napięcia zapewnia wyższą wydajność, szczególnie w dużych instalacjach fotowoltaicznych.
Zastosowania kabla słonecznego 4 mm²
Kabel solarny o średnicy 4 mm² jest uniwersalny i szeroko stosowany w systemach fotowoltaicznych do różnych zastosowań:
1. Średnie i duże układy słoneczne
Nadaje się do systemów mieszkaniowych i komercyjnych o średniej do dużej mocy wyjściowej.
Często używany do łączenia paneli słonecznych z falownikami lub skrzynkami przyłączeniowymi.
2. Długie trasy kablowe
Idealny do instalacji, w których odległość między komponentami (np. panelami i falownikami) przekracza10 metrów, ponieważ większy rozmiar minimalizuje spadek napięcia.
3. Systemy wysokoprądowe
Kabel o przekroju 4 mm² o obciążalności do 40 A może obsługiwać wyjścia wysokoprądowe z wielu paneli słonecznych w konfiguracjach szeregowych lub równoległych.
Obliczanie wydajności prądowej w systemach fotowoltaicznych
Aby określić maksymalny prąd, jaki może wytrzymać kabel o przekroju 4 mm² w konkretnym zastosowaniu, użyj wzoru:
I=P/V
Gdzie:
Ja=Prąd (A)
P=Moc (W)
V=Napięcie (V)
Przykładowe obliczenia
Dla układu o mocy 3 kW i napięciu 48 V:
I=3000/48=62.5
Ponieważ przekracza to pojemność kabla 4 mm², potrzebny będzie kabel o większym rozmiarze, na przykład 6 mm² lub 10 mm².
Porównanie 4 mm² z innymi rozmiarami kabli fotowoltaicznych
| Rozmiar kabla | Aktualna pojemność (A) | Zakres napięcia (kV) | Najlepsze aplikacje |
|---|---|---|---|
| 1,5 mm² | 12–15A | Do 1,5 kV | Konfiguracje na małą skalę, krótkie przebiegi kabli |
| 2,5 mm² | 20–30A | Do 1,5 kV | Mieszkaniowe systemy fotowoltaiczne, średnie odległości |
| 4 mm² | 30–40A | Do 1,5 kV | Średnie i duże systemy, długie przebiegi kablowe |
| 6 mm² | 40–55A | Do 1,5 kV | Instalacje komercyjne i przemysłowe |
Kluczowe uwagi dotyczące stosowania kabli słonecznych 4 mm²
1. Napięcie i prąd systemu
Upewnij się, że obciążalność prądowa kabla odpowiada wymaganiom systemu. W przypadku zastosowań wysokoprądowych może być konieczny większy kabel.
2. Limity spadków napięcia
Aby uzyskać optymalną wydajność, utrzymuj spadek napięcia w granicach 3%. Oblicz spadek za pomocą:
Vdrop=I×R×L
R=Rezystancja na metr (Ω/m).
L=Całkowita długość kabla (w metrach).
3. Zgodność ze standardami
Sprawdź, czy kabel spełnia standardy H1Z2Z2-K lub PV1-F, zapewniając trwałość i bezpieczeństwo w trudnych warunkach.
4. Warunki środowiskowe
Weź pod uwagę temperaturę, ekspozycję na promieniowanie UV i środowisko instalacji. Kabel o przekroju 4 mm² zaprojektowany zgodnie z tymi standardami dobrze sprawdza się w instalacjach zewnętrznych.
5. Przyszła skalowalność
Jeśli istnieje prawdopodobieństwo rozbudowy systemu, rozważ użycie kabla o większym rozmiarze, aby dostosować się do zwiększonej mocy wyjściowej.
Zalety stosowania kabla słonecznego 4 mm²
Wyższa pojemność prądowa:
Obsługuje prądy do 40 A, dzięki czemu nadaje się do średnich i dużych instalacji.
Zmniejszony spadek napięcia:
Większa powierzchnia przekroju minimalizuje straty na dużych dystansach.
Trwałość:
Normy takie jak H1Z2Z2-K i PV1-F zapewniają długoterminową wydajność i odporność na czynniki środowiskowe.
Ograniczenia kabla słonecznego 4 mm²
Koszt:
Droższe niż mniejsze kable, takie jak 2,5 mm².
Trudność instalacji:
Nieco mniej elastyczne, wymagające większego wysiłku w przypadku tras w ciasnych przestrzeniach.
Nie nadaje się do bardzo wysokich prądów:
Do zastosowań wymagających prądów powyżej 40A potrzebne są większe kable.
