Pytanie, ile paneli słonecznych może obsłużyć falownik o mocy 5 kW, wiąże się z kilkoma czynnikami technicznymi, w tym rodzajem paneli słonecznych, ich mocą, mocą falownika oraz względami projektowymi systemu, takimi jak kable i przewody słoneczne. W tym artykule szczegółowo wyjaśnimy te czynniki i zapewnimy wgląd w optymalizację układu fotowoltaicznego pod kątem maksymalnej wydajności.
Zrozumienie wydajności falownika 5 kW
Falownik o mocy 5 kW może przekształcić do 5,000 watów energii elektrycznej prądu stałego (prądu stałego) w energię elektryczną prądu przemiennego (prądu przemiennego). Liczba paneli słonecznych, które może obsłużyć, zależy od mocy poszczególnych paneli. Na przykład:
Jeśli każdy panel słoneczny ma moc 300 W, falownik może obsłużyć około 16 do 18 paneli (w zależności od projektu systemu).
Jeśli używane są panele o większej mocy, np. 400 W, falownik może obsłużyć od 12 do 14 paneli.
Jednak przewymiarowanie panelu słonecznego nieznacznie o 10–20% powyżej wydajności falownika jest powszechną praktyką mającą na celu uwzględnienie strat energii i poprawę ogólnej wydajności systemu. Oznacza to, że teoretycznie można podłączyć panele o łącznej mocy od 5,5 kW do 6 kW.
Rola kabli i przewodów słonecznych
Efektywny transfer energii z paneli słonecznych do falownika zależy od wysokiej jakości kabli i przewodów solarnych. Oto jak wpływają one na system:

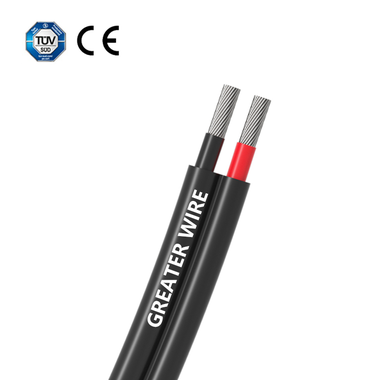

Kable słoneczne: Kable solarne są specjalnie zaprojektowane do systemów fotowoltaicznych i służą do łączenia paneli słonecznych. Są odporne na promieniowanie UV, warunki atmosferyczne i zmiany temperatury. Właściwy dobór kabli fotowoltaicznych ma kluczowe znaczenie, aby zminimalizować straty mocy podczas transmisji.
Przewody słoneczne: Przewody solarne są zwykle używane do połączeń wewnętrznych w ciągach paneli lub pomiędzy skrzynką przyłączeniową a falownikiem. Wybór materiału drutu (miedź lub aluminium), grubości i rodzaju izolacji wpływa na efektywność energetyczną.
Kluczowe czynniki, które należy wziąć pod uwagę przy wyborze kabli i przewodów fotowoltaicznych:
Napięcie znamionowe: Kable i przewody muszą wytrzymać napięcie systemu, które w nowoczesnych systemach może wynosić do 1500 V.
Aktualna pojemność: Upewnij się, że kable i przewody instalacji fotowoltaicznej wytrzymają prąd wytwarzany przez zestaw.
Długość tras kablowych: Dłuższe kable powodują większą rezystancję i straty mocy, dlatego należy obliczyć odpowiedni przekrój, aby to zminimalizować.
Oceny temperatur: Wybierz kable, które są w stanie wytrzymać temperatury otoczenia w miejscu instalacji.
Rozmiar strun i zgodność napięcia
Aby zmaksymalizować wydajność falownika o mocy 5 kW, panel fotowoltaiczny musi być zaprojektowany w zakresie napięcia roboczego falownika, które w przypadku systemów mieszkaniowych zwykle wynosi od 300 V do 500 V.
Połączenie szeregowe (string): Panele połączone szeregowo zwiększają napięcie systemu. Łączne napięcie musi pozostać poniżej maksymalnego napięcia wejściowego falownika.
Połączenie równoległe: Panele połączone równolegle utrzymują napięcie, ale zwiększają prąd. W tej konfiguracji kluczowe znaczenie mają odpowiednio dobrane przewody fotowoltaiczne, aby wytrzymać większy prąd bez przegrzania.
Praktyczny przykład
Załóżmy, że używasz paneli słonecznych o mocy 300 W. Aby obliczyć, ile paneli może obsłużyć Twój falownik 5 kW:
Całkowita moc: 300 W×16=4,800 W
Napięcie na panel: 40 V; Napięcie łańcucha przy 10 panelach połączonych szeregowo: 40 V×10=400 V
Prąd: Zakładając 8A na panel, całkowity prąd dla dwóch równoległych ciągów: 8A×2=16A
Na podstawie tego przykładu upewnij się, że:
Przewody solarne mają prąd znamionowy co najmniej 16 A.
Kable łączące macierz z falownikiem wytrzymują łączne napięcie 400 V.
Przewymiarowanie układu słonecznego
Przewymiarowanie paneli fotowoltaicznych jest powszechną praktyką mającą na celu kompensację czynników środowiskowych, takich jak zacienienie, zabrudzenia i degradacja panelu w czasie. W przypadku przewymiarowania należy używać kabli i przewodów fotowoltaicznych o odpowiednich parametrach, aby zapobiec przegrzaniu i utracie energii.
Na przykład:
Falownik o mocy 5 kW z panelem fotowoltaicznym o mocy 6 kW wymagałby kabli przystosowanych do wyższej mocy wyjściowej.
Sprawdź, czy falownik umożliwia przewymiarowanie (zwykle określone w arkuszu danych).
Straty systemowe i optymalizacja kabli
Sprawność układu fotowoltaicznego zależy od minimalizacji strat podczas przesyłu. Kable i przewody solarne powinny mieć niską rezystancję i wysoką przewodność. Kable miedziane są generalnie preferowane ze względu na ich doskonałą przewodność, chociaż w dużych systemach można zastosować kable aluminiowe, aby obniżyć koszty.
Obliczanie spadku napięcia w kablach fotowoltaicznych:Spadek napięcia (%)=2×Długość×Prąd×Rezystancja przewodu/napięcie Aby uzyskać optymalną wydajność, spadek napięcia powinien być mniejszy niż 3%.
Względy bezpieczeństwa
Bezpieczniki i wyłączniki: Zainstaluj odpowiednie bezpieczniki i wyłączniki, aby chronić kable i przewody instalacji fotowoltaicznej przed przetężeniem.
Grunt: Upewnij się, że system jest prawidłowo uziemiony, aby zapobiec awariom elektrycznym.
Izolacja: Używaj kabli z trwałą izolacją w celu ochrony przed czynnikami środowiskowymi.
