1. Przegląd kabla VFD i kabla THHN

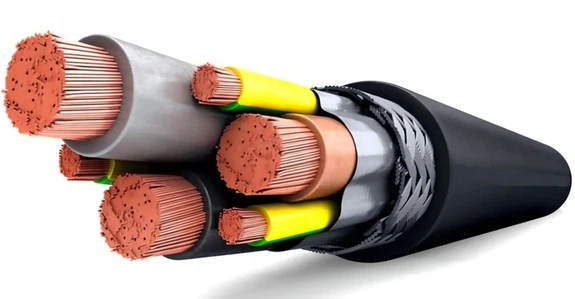

1. Kabel VFD:
Kable VFD (kabel napędu o zmiennej częstotliwości) to kable zaprojektowane dla systemów napędu o zmiennej częstotliwości. Są zdolne do przetwarzania sygnałów impulsów o wysokiej częstotliwości i są odpowiednie do zastosowań, w których należy się regulować prędkość i moc silnika. Ponieważ falownik wysyła sygnał modulacji szerokości impulsu (PWM), kable VFD muszą mieć dobre możliwości przeciwdziałania interferencji, silną wydajność izolacji i odporność na prąd o wysokiej częstotliwości.
2. Kabel thhn:
Kabel THHN jest powszechnie używanym kablem zasilającym odpowiednim do ogólnych celów transmisji zasilania. Składa się z przewodów miedzi lub aluminium, a warstwa zewnętrzna jest owinięta nylonowym materiałem w celu zwiększenia odporności na zużycie i odporności na korozję. Drut THHN jest zwykle używany w ustalonych scenariuszach okablowania, odpowiedni do przenoszenia standardowego prądu prądu przemiennego i jest szeroko stosowany w budynkach przemysłowych, komercyjnych i mieszkalnych.
2. Różnice projektowe między kablem VFD a drutem THHN
1. Materiał konduktorowy:
Kabel VFD:Zasadniczo stosuje się przewodniki miedzi o wysokiej przewodności, a wymagania przewodności są wysokie w celu zmniejszenia prądu straty i wytwarzania ciepła. Ponadto zewnętrzna warstwa przewodu kabla napędu o zmiennej częstotliwości zwykle przyjmuje warstwę osłonową, taką jak metalowa folia aluminiowa i siatka z plamą miedzi, aby zapobiec interferencji elektromagnetycznej (EMI).
THHN CABLE:Zasadniczo stosuje się przewodniki miedzi lub aluminium, a plastikowa warstwa izolacyjna jest owinięta na zewnątrz. Wspólnym materiałem izolacyjnym jest PVC (chlorek poliwinylu). Kabel THHN nie ma specjalnej konstrukcji ekranowania i nadaje się do transmisji prądu o niskiej częstotliwości.
2. Warstwa izolacyjnego:
Kabel VFD:Aby dostosować się do wyjścia sygnału impulsu o wysokiej częstotliwości przez falownik, warstwa izolacyjna kabla VFD zwykle przyjmuje materiały o wysokiej odporności cieplnej i charakterystyce interferencji przeciw elektromagnetycznej (EMI). Na przykład usieciowany polietylen (XLPE) i materiał wolny od halogenu o niskiej zawisku (LSZH) są często używane do warstwy izolacyjnej kabla napędu o zmiennej częstotliwości.
THHN CABLE:PVC jest stosowany jako materiał izolacyjny, który jest odpowiedni do konwencjonalnej transmisji mocy prądu przemiennego. Wydajność izolacji materiału PVC jest wystarczająca, aby poradzić sobie ze standardowymi zastosowaniami mocy, ale w przypadku wyjścia sygnału o wysokiej częstotliwości przez falownika warstwa izolacyjna drutu elektrycznego THHN może nie być wystarczająca.
3. Osterowa pochwa:
Kabel VFD:Zewnętrzna konstrukcja osłony kabla VFD jest zwykle silna, odporna na zużycie i odporna na chemikalia, i może dostosowywać się do trudnych środowisk, takich jak miejsca przemysłowe o wysokiej temperaturze, wilgoci lub korozji chemicznej.
THHN CABLE:Zewnętrzna osłona jest na ogół wykonana z nylonu i nadaje się do stosowania w środowiskach niskiej temperatury. Zewnętrzna osłona drutu elektrycznego THHN jest stosunkowo lekka i nadaje się do stosowania w budynkach, ale nie nadaje się do środowisk wymagających wysokiej odporności chemicznej lub wysokich temperatur.
3. Porównanie wydajności między kablem VFD iDrut elektryczny thhn
1. Pojemność przenoszenia częstotliwości:
Kabel VFD: Zaprojektowany tak, aby poradzić sobie z wyjściem sygnału PWM o wysokiej częstotliwości przez falownika, może skutecznie przesyłać prąd o wysokiej częstotliwości i utrzymać stabilność bieżącego przebiegu. Warstwa ekranująca i wysokiej jakości materiał izolacyjny kabla VFD umożliwiają wytrzymanie wahań prądu o wysokiej częstotliwości.
Kabel THHN: Nadaje się do przenoszenia tradycyjnego prądu prądu przemiennego o niskiej częstotliwości, zwykle stosowanej w systemach dystrybucji energii. Ponieważ drut miedziany THHN nie ma dodatkowej warstwy ekranowej, nie może skutecznie tłumić zakłóceń elektromagnetycznych i prądu o wysokiej częstotliwości, co może wpływać na jakość sygnału i normalne działanie urządzenia.
2. Kontrola interferencji elektromagnetycznej (EMI):
Kabel VFD:Kabel napędu o zmiennej częstotliwości jest specjalnie zaprojektowany z elektromagnetyczną warstwą ekranowania, zwykle przy użyciu folii aluminiowej, miedzianej siatki lub warstwy metalowej, która może skutecznie zapobiec interferencji elektromagnetycznej wytwarzanej przez falownik. Jest to niezbędne, aby zapewnić normalne działanie sprzętu i chronić inne urządzenia elektroniczne przed zakłóceniami.
THHN CABLE:Nie ma elektromagnetycznej konstrukcji ekranowania, więc w środowisku o wysokiej częstotliwości lub falowniku drut THHN jest podatny na zakłócenia elektromagnetyczne, które mogą wpływać na otaczający sprzęt.
3. Opór temperatury:
Kabel VFD:Ze względu na potrzebę dostosowania się do złożonych środowisk przemysłowych kable VFD zwykle mają oporność w wysokiej temperaturze. Jego materiał izolacyjny i zewnętrzna konstrukcja osłony pozwalają kabelowi stabilne działanie w wyższych temperaturach.
THHN CABLE:Kabel THHN zwykle ma dobrą odporność na ciepło i może działać w wyższych temperaturach (takich jak suche środowisko o 90 stopni). Jednak w niektórych środowiskach o wysokiej temperaturze może być konieczne wybranie bardziej specjalnego typu kablowego, aby zaspokoić potrzeby.
4. Scenariusze aplikacji:
Kabel VFD:Nadaje się do silników kontrolowanych przez falownika, takich jak zautomatyzowane linie produkcyjne, systemy klimatyzacji, wytwarzanie energii wiatrowej, stacje pompowania i inne miejsca, w których prędkość i zasilanie silnika muszą zostać precyzyjnie dostosowane.
THHN CABLE:Nadaje się do ogólnej transmisji zasilania, w tym budowanie okablowania elektrycznego, płyt dystrybucyjnych, oświetlenia i gniazd. Konwencjonalne okablowanie elektryczne. Kabel THHN jest zwykle używany do stałych instalacji i nie może poradzić sobie z wyjściem sygnałów o wysokiej częstotliwości przez falowniki.
4. Analiza zalet i wady kabli VFD i kabla THHN
1. Zalety kabli VFD:
Zoptymalizowana pojemność przenoszenia o wysokiej częstotliwości, odpowiednia do stosowania w systemach falowników.
Dobra zdolność tłumienia zakłóceń elektromagnetycznych, chroniąc sprzęt przed zakłóceniami elektromagnetycznymi.
Silna odporność na wysoką temperaturę, odporność na korozję i wytrzymałość na rozciąganie, dostosowują się do trudnych środowisk.
Wydajna transmisja energii, zmniejszając utratę energii.
Wady kabli VFD:
Wyższy koszt, ponieważ jego wymagania dotyczące projektowania i materiałów są stosunkowo wyjątkowe.
Bardziej złożony proces produkcji, co skutkuje dłuższym cyklem produkcyjnym.
W konwencjonalnych scenariuszach aplikacji o niskiej częstotliwości nadmiernie profesjonalne użytkowanie może powodować niepotrzebne odpady.
2. Zalety kabli thhn:
Niski koszt, szeroko stosowany w ogólnej transmisji mocy.
Łatwy w instalacji, odpowiedni do stałych scenariuszy okablowania.
Trwałe i niezawodne, odpowiednie do konwencjonalnych obciążeń mocy.
Szeroki zakres zastosowań, odpowiedni do budowania instalacji elektrycznej, systemów oświetlenia itp.
Wady kabli thhn:
Nie można skutecznie tłumić zakłóceń elektromagnetycznych, co może wpływać na działanie urządzeń o wysokiej częstotliwości, takich jak falowniki.
Niezdapłużenie się do prądu o wysokiej częstotliwości i wyjściu falownika.
Słaba zdolność adaptacyjna do środowisk o wysokiej temperaturze, niezdolna do pracy przez długi czas w środowiskach o wysokiej temperaturze lub żrących.
