Okablowanie elektryczne jest dostępne w różnych typach, każdy zaprojektowany do określonych celów, środowisk i wymagań wydajnościowych. Wśród nich drut THWN jest dobrze znanym i szeroko stosowanym rodzajem drutu. Aby zrozumieć jego znaczenie i porównać go z drutem TFFN, konieczne jest poznanie jego znaczenia, konstrukcji i zastosowań.
W tym artykule szczegółowo opisano, co oznacza THWN, jego cechy oraz czym różni się od drutu TFFN lub jest z nim powiązany, używając w całym tekście tych słów kluczowych.
Co oznacza THWN?
Akronim THWN oznacza właściwości i właściwości drutu:
T – Termoplastyczny:Wskazuje, że izolacja przewodu jest wykonana z materiału termoplastycznego, zapewniającego elastyczność i odporność na ciepło.
H – Odporne na ciepło:Oznacza zdolność drutu do wytrzymywania podwyższonych temperatur.
W – Wodoodporny:Potwierdza, że drut może pracować w mokrym lub wilgotnym środowisku.
N – Powlekane nylonem:Podkreśla zewnętrzną warstwę nylonu, co zwiększa odporność drutu na ścieranie i chemikalia.
Drut THWN jest powszechnie stosowany w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych ze względu na jego trwałość i kompatybilność zarówno w suchych, jak i mokrych lokalizacjach.
Co to jest drut TFFN?
Zanim przejdziemy do porównań, przyjrzyjmy się krótko charakterystyce drutu TFFN:
T – Termoplastyczny:Do izolacji zastosowano ten sam materiał bazowy co THWN.
F – Elastyczny:Wskazuje, że przewód został zaprojektowany z myślą o łatwej instalacji w ciasnych lub skomplikowanych przestrzeniach.
F – Osprzęt:Sugeruje jego przydatność do opraw oświetleniowych i podobnych zastosowań.
N – Powlekane nylonem:Podobnie jak THWN, drut TFFN zawiera nylonową osłonę dla dodatkowej ochrony.
Chociaż drut TFFN jest bardziej elastyczny i lekki, jego główne zastosowania obejmują oprawy oświetleniowe, obwody sterujące i urządzenia.

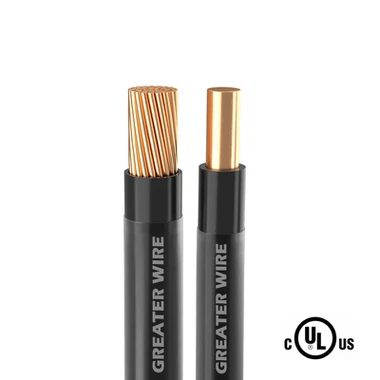

Budowa drutów THWN i TFFN
Zarówno przewody THWN, jak i TFFN mają przewodnik miedziany, izolację termoplastyczną i powłokę nylonową. Różnice polegają jednak na ich specyficznej konstrukcji i parametrach izolacji:
Przewód THWN:
Zbudowany z myślą o większej trwałości w środowiskach zewnętrznych i przemysłowych.
Dopuszczalne do 75 stopni w mokrych warunkach i 90 stopni w suchych warunkach.
Powszechnie stosowane w systemach przewodów do zastosowań podziemnych lub zewnętrznych.
Drut TFFN:
Zaprojektowane do zastosowań wewnętrznych, w których priorytetem jest elastyczność.
Dopuszczalne dla 90 stopni w suchych miejscach i 75 stopni w wilgotnych miejscach.
Lekki i łatwiejszy w montażu w ciasnych przestrzeniach.
THWN kontra TFFN: Kluczowe różnice
Chociaż oba druty mają podobne materiały i konstrukcję, ich zastosowania i przydatność znacznie się różnią:
Odporność na środowisko:
Drut THWN jest wodoodporny, dzięki czemu idealnie nadaje się do stosowania w wilgotnych miejscach i na zewnątrz. Może być również stosowany w instalacjach podziemnych po umieszczeniu w kanale kablowym.
Drut TFFN ma umiarkowaną odporność na wilgoć, ale nie nadaje się do stosowania na zewnątrz bez zabezpieczenia.
Elastyczność:
Drut TFFNjest cieńszy i bardziej elastyczny, co pozwala na łatwiejszą instalację w skomplikowanych armaturach i urządzeniach.
Przewód THWNjest grubszy i mniej elastyczny, co przedkłada trwałość nad zwrotność.
Obszary zastosowań:
Drut THWN jest powszechnie stosowany w instalacjach przemysłowych, przewodach podziemnych i instalacjach zewnętrznych.
Drut TFFNlepiej nadaje się do opraw oświetleniowych, paneli sterowania i urządzeń w pomieszczeniach zamkniętych.
Oceny izolacji:
Drut THWN jest przeznaczony do pracy w wilgotnym środowisku bez degradacji.
Drut TFFN, chociaż jest odporny na ciepło, jest mniej przystosowany do radzenia sobie z długotrwałym narażeniem na wilgoć.
Zastosowania drutów THWN i TFFN
Wybór pomiędzy drutami THWN i TFFN często zależy od konkretnych wymagań projektu:
Zastosowania drutu THWN:
Systemy oświetlenia zewnętrznego.
Okablowanie podziemne w kanałach.
Zasilanie w zastosowaniach przemysłowych i komercyjnych.
Mokre i wilgotne miejsca, gdzie istotna jest wodoodporność.
Zastosowania drutu TFFN:
Oprawy oświetlenia wewnętrznego.
Obwody sterujące urządzeniami.
Okablowanie w suchym lub umiarkowanie wilgotnym środowisku.
Czy można używać razem przewodów TFFN i THWN?
Tak, przewody TFFN i THWN mogą się uzupełniać w konkretnych instalacjach elektrycznych:
Systemy przewodów:Drut TFFN można stosować w przewodach wewnętrznych, natomiast drut THWN lepiej nadaje się do tego samego przewodu biegnącego na zewnątrz lub do obszarów podziemnych.
Panele sterowania:Elastyczność TFFN sprawia, że idealnie nadaje się do skomplikowanego okablowania paneli, natomiast THWN może być stosowany do połączeń narażonych na wilgoć lub ciepło.
Porównanie standardów i ocen
Zarówno przewody TFFN, jak i THWN podlegają przepisom Krajowego Kodeksu Elektrycznego (NEC) i spełniają rygorystyczne normy bezpieczeństwa:
Napięcie znamionowe:
Obydwa przewody mają napięcie znamionowe 600 V, dzięki czemu nadają się do większości zastosowań elektrycznych ogólnego przeznaczenia.
Tolerancja temperatury:
TFFN: 90 stopni na sucho, 75 stopni na mokro.
THWN: 90 stopni na sucho, 75 stopni na mokro.
Odporność na ścieranie:
Nylonowa osłona obu przewodów zapewnia dobrą odporność na ścieranie, ale grubsza izolacja THWN zwiększa jego wytrzymałość.
Najlepsze praktyki dotyczące stosowania przewodów THWN i TFFN
Wybierz w oparciu o środowisko:
Używaj drutu THWN do zastosowań zewnętrznych, mokrych lub podziemnych.
Wybierz drut TFFN do zastosowań wewnętrznych, suchych lub opartych na urządzeniach.
Postępuj zgodnie z przepisami elektrycznymi:
Zawsze należy zapoznać się z przepisami NEC lub przepisami lokalnymi, aby zapewnić zgodność z wytycznymi dotyczącymi bezpieczeństwa i instalacji.
Użyj odpowiednich narzędzi:
Aby zapobiec uszkodzeniom podczas instalacji, należy używać ściągaczy izolacji i obcinaków odpowiednich do powłoki nylonowej.
THWN i TFFN: Powszechne nieporozumienia
Czy TFFN może zastąpić THWN?
Nie, TFFN nie może zastąpić THWN w warunkach zewnętrznych lub wilgotnych ze względu na brak wodoodporności.
Czy są wymienne?
Tylko w określonych środowiskach wewnętrznych, gdzie oba spełniają wymagane parametry.
Czy THWN jest droższy?
Tak, THWN jest zazwyczaj droższy ze względu na zwiększoną trwałość i właściwości wodoodporne.
