1. Wprowadzenie do kabla RWU90 i jego znaczenie nazewnictwa
RWU90 to typ kabla zdefiniowany przez CSA (Canadian Standards Association) . Każdy znak w nazwie oznacza kluczowy atrybut wydajności:
R: Odporny na wilgoć
W: Odporna na pogodę
U: Nadaje się do bezpośredniego podziemnego pochówku
90: Ocenione pod kątem ciągłej pracy w maksymalnie 90 stopnie
Kabel RWU90 zazwyczaj ma pojedynczy przewodnik miedzi z odpornym na ciepło izolacja polietylenu (XLPE) . ze względu na jego wybitną odporność na UV, odporność na olej, odporność na wilgoć i temperaturę, kabel jest idealny do bezpośredniego pogrzebu, ekspozycji na zewnątrz lub zastosowania w tłumieniu.
2. Struktura rdzenia i materiały kabla RWU90
Kable miedziane RWU90 są zaprojektowane w celu niezawodnego wykonywania w różnych i wymagających środowiskach, dzięki ich solidnej strukturze i wysokiej jakości materiałom . Kable te zwykle mają pojedynczy przewodnik wykonany z wyższego poziomu miedzi (RWU90 Copper) i są izolowane z wysokiej jakości XLPE.
Szczegółowa struktura:
Dyrygent: Kabel RWU90 wykorzystuje wyżarzoną miedź, która oferuje wysoką elastyczność i doskonałą przewodność . miedź jest jednym z najlepszych dostępnych przewodów, odpornych na utlenianie i korozję, zapewniając długoterminową wydajność nawet w trudnych warunkach .
Izolacja: Izolacja wykonana jest z usieciowanego polietylenu (XLPE), materiału termoutwardzalnego, który jest stabilny ciepło i silny mechanicznie . XLPE dobrze działa w wysokich temperaturach (do 90 stopni w sposób ciągły), a opiera się olej, chemikalia, promieniowanie UV i wytwarzanie wilgoci idealne Idealnie dla zewnętrznych i podziemnych instalacji.
Kurtka zewnętrzna (opcjonalnie): Niektóre modele kablowe RWU90 mają dodatkową kurtkę PCV w celu zwiększenia odporności na ścieranie i ochronę mechaniczną, szczególnie w środowiskach przemysłowych .
Dzięki tej konstrukcji kable RWU90 mogą niezawodnie działać w ekstremalnych środowiskach, takich jak zimne regiony, wilgotne podziemne kanały lub obszary zewnętrzne o wysokiej ekspozycji UV .
3. wspólne specyfikacje kablowe RWU90
Kable RWU90 są dostępne w różnych rozmiarach AWG, każde dostosowane do określonych aktualnych pojemności i scenariuszy instalacji . poniżej są trzy najczęściej używane rozmiary -4 AWG, 6AWG i 8AWG RWU90-z ich aplikacjami i technicznymi specyfikacjami.}}
1. 4 AWG RWU90 kabel
Obszar przewodu: Ok. . 21.2 mm²
Prąd oceniany: ~ 85a na świeżym powietrzu, do 95a w przewodzie
Zastosowania: Główne podajniki mieszkalne/komercyjne, wyjściowe falowniki fotowoltaiczne, sprzęt o dużej mocy
.4AWG RWU90 Kabeljest idealny do systemów o wysokim obciążeniu i dużego sprzętu . w systemach zasilania słonecznym, ten rozmiar jest powszechnie używany do podłączenia falownika do panelu łamania lub systemu siatki . duży przewód miedzi RWU90 zmniejsza utratę linii i poprawia ogólną wydajność systemu .

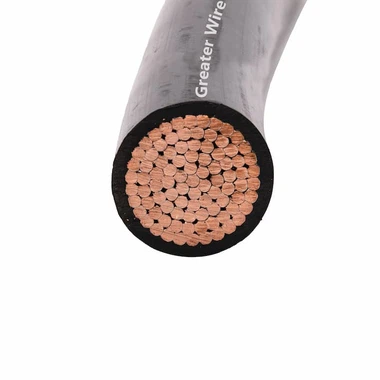

2. 6 AWG RWU90 Wire
Obszar przewodu: Ok. . 13.3 mm²
Prąd oceniany: 65–75a (zależy od metody instalacji)
Zastosowania: Obwody oświetleniowe, komercyjne HVAC, okablowanie chłodnicze
6AWG RWU90 Wirejest często używany w projektach komercyjnych, takich jak oświetlenie centrum handlowego, Warehouse HVAC lub systemy podnoszenia . jego elastyczność i łatwość instalacji sprawiają, że jest to praktyczne i opłacalne rozwiązanie dla średnich obciążeń .
3. 8 AWG RWU90 kabel
Obszar przewodu: Ok. . 8.37 mm²
Prąd oceniany: 45–55A
Zastosowania: Moc pomocnicza, oświetlenie garażowe, nawadnianie rolni, systemy przechowywania akumulatorów
Kabel 8AWG RWU90 oferuje dobrą równowagę między wydajnością a kosztem . W ustawieniach rolniczych jest idealny do zasilania pomp wody lub paneli kontrolnych z podziemnym okablowaniem . jego korozja i rezystancja UV zapewnia długoterminową niezawodność .}
Każdy rozmiar kabla RWU90 oferuje elastyczność w zaspokajaniu określonych potrzeb projektu, jednocześnie optymalizując bezpieczeństwo i koszty .
4. Kluczowe zalety kabla RWU90
Kabel RWU90 jest zaprojektowany do występowania w wymagających warunkach, zapewniając jednocześnie bezpieczeństwo i długowieczność ., jego funkcje wyróżniają się wśród kabli o niskim napięciu:
1. Tolerancja w wysokiej temperaturze
Izolacja XLPE umożliwia ciągłe działanie miedzianych kabli RWU90, z krótkoterminową tolerancją do 105 stopni -deal dla systemów energii słonecznej i ciężkich maszyn .
2. doskonała odporność na pogodę
Izolacja kabla jest wysoce odporna na UV, zdolną do długoterminowej ekspozycji na zewnątrz bez degradacji . od ekstremalnego zimnego do wysokiego ciepła kabel RWU90 zachowuje integralność strukturalną i zapobiega pękaniu lub wycieku .
3. bezpośrednia kompatybilność pochówku
Kabel RWU90 został zaprojektowany do bezpośredniego pochówku bez kanałów, nawet w wilgotnym lub żrącemu oszczędnościom gleby w kosztach pracy i materiałów kanałowych w projektach budowlanych lub rolniczych .
4. Wszechstronna instalacja
Można go zainstalować w warunkach suchych, mokrych, zewnętrznych, podmiemowych lub wysokiej wysokości, kompatybilny z tacami, kanałami, penetracjami ściany lub bezpośrednim Bury ., jego elastyczność i wytrzymałość sprawiają, że jest to naprawdę uniwersalny kabel .
5. Doskonała wydajność dyrygenta
ZRWU90 Miedźprzewody, kabel oferuje niską oporność i wysoką pojemność przenoszenia prądu . w porównaniu z aluminium, miedź pozwala na wyższe obciążenia z mniejszym ciepłem i większą idealnością trwałości dla instalacji krytycznych lub energooszczędnych .
Podsumowując, kabel miedziany RWU90 zapewnia doskonałe bezpieczeństwo, wydajność i opłacalność, dzięki czemu jest gotowy na przyszłość i zrównoważony .
5. Realne aplikacje kabla RWU90
Aby lepiej zilustrować stosowanie kabli RWU90, oto trzy rzeczywiste przypadki inżynierskie:
Przypadek 1: Residential Solar Power System
W energooszczędnym domu w Kolumbii Brytyjskiej,4AWG RWU90 Kabelzostał użyty do podłączenia falownika na dachu do głównego pola wyłącznika . jego odporność na temperaturę zapewniają niezawodną wydajność nawet w intensywnym świetle słonecznym .
Przypadek 2: Komercyjne oświetlenie magazynowe
Użyte centrum logistyczne w Toronto6AWG RWU90 WireAby zaktualizować system oświetlenia . Kable przechodzą przez podziemne kanały i częściowo odsłonięte obszary . ich odporność na wodę i trwałość gwarantowane stabilne, długoterminowe działanie .
Przypadek 3: Dostawa pompy wodnej rolniczej
Na dużej farmie Alberta,8AWG RWU90 Kabelzostał zainstalowany pod ziemią do zasilania kontrolerów pompy irygacyjnej . Odporność na korozję i właściwości izolacji kabla okazały się krytyczne w mokrych i surowych warunkach pola .
6. RWU90 Kabel i wytyczne dotyczące konserwacji
Właściwa instalacja i konserwacja są kluczem do długoterminowej wydajności kabla RWU90 . Wybierz odpowiedni rozmiar dla swojego obciążenia -4 AWG RWU90 Kabel do energii na zewnątrz lub Auxilary Feeders, 6AWG RWU90 dla HVAC i oświetlenia oraz 8AWG RWU90
Minimalny promień gięcia powinien być co najmniej 8 razy większa niż średnica kabla . Unikaj ciągnięcia siły izolacyjnej należy zastosować do przewodnika . RWU90 Kable mogą być instalowane w temperaturach tak niskich jak -40 stopnia, niewłaściwe dla zimnych klimatów . do bezpośredniego pochówku, użycia piaskowania i marynarki w kolorze, i w tym 60. CM Deep .
W celu konserwacji regularnie sprawdzaj powierzchnię kabla i połączenia . Użyj testerów izolacji lub termografii podczerwieni, aby zidentyfikować ukryte usterki . w systemach o wysokim obciążeniu, inspekcje co kwartał są zalecane . Postępowanie w systemie RWU90 działają bezpiecznie i niezawodne przez lata
7. FAQ
1. Czy kabel RWU90 jest odpowiedni do bezpośredniego pochówku?
Tak, RWU90 jest przeznaczony do bezpośredniego pochówku i jest odporny na wilgoć i UV, co czyni go idealnym do instalacji podziemnych .
2. Czy RWU90 można używać w pomieszczeniu?
Tak, można go używać zarówno w pomieszczeniu, jak i na zewnątrz, w tym w mokrych lub suchych lokalizacjach .
3. Jaka jest różnica między kablem RWU90 i NMWU?
RWU90 jest zwykle używany do aplikacji podziemnych i zewnętrznych i ma bardziej solidną izolację, podczas gdy NMWU jest głównie do okablowania mieszkaniowego i ma ograniczony odporność na UV .
4. Czy kabel RWU90 jest dostępny w opcjach aluminium i miedzi?
Tak, RWU90 jest dostępny zarówno w wersjach miedzianych, jak i aluminiowych .
5. Jaki zakres temperatur może wytrzymać RWU90?
Jest oceniany do działania w wysokości do 90 stopni w suchych lub mokrych warunkach i pozostaje elastyczny do -40 dla instalacji .
