Podczas wybierania odpowiedniego kabla słonecznego lub drutu słonecznego do zastosowań fotowoltaicznych (słonecznych) jedną z najważniejszych specyfikacji, które należy wziąć pod uwagę, jest napięcie znamionowe kabla. Znamione napięcie odnosi się do maksymalnego napięcia, które kabel może bezpiecznie przenieść bez ryzyka uszkodzenia izolacji lub przewodów. W kontekście kabli słonecznych specyfikacja ta zapewnia, że kabel może wytrzymać potencjał elektryczny generowany przez panele słoneczne i poradzić sobie z potencjałem fluktuacji napięcia podczas normalnej pracy.
Wśród różnych rodzajów kabli słonecznych kabel PV 1- F jest szeroko stosowany ze względu na doskonałą wydajność i niezawodność w systemach zasilania słonecznego. Zrozumienie znamionowego napięcia kabla PV 1- jest niezbędne do zapewnienia, że kabel spełnia wymagania napięcia układu słonecznego.
W tym artykule zbadano znamionowe napięcie kabla PV 1- f, wyjaśniając, dlaczego jest to kluczowe, jak porównuje się z innymi przewodami słonecznymi i jak wybrać prawidłowy kabel słoneczny na podstawie oceny napięcia.
1. PrzeglądPV 1- f kabel
Przed zanurzeniem się w szczegółach znamionowego napięcia najpierw zrozummy, czym jest kabel PV 1- i jak jest używany w instalacjach słonecznych.

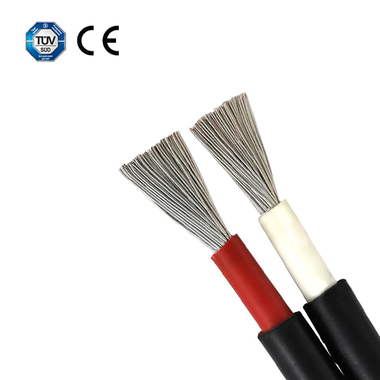

Kabel PV 1- F to drut słoneczny specjalnie zaprojektowany do użytku w systemach fotowoltaicznych, łącząc panele słoneczne z falownikami, systemami przechowywania akumulatorów i innych komponentów konfiguracji energii słonecznej. Ma na celu przenoszenie prądu prądu stałego (DC), generowanej przez panele słoneczne i bezpieczne przekazywanie jej do reszty systemu. Kable PV 1- są powszechnie stosowane zarówno w mieszkaniowych, jak i komercyjnych instalacjach słonecznych ze względu na ich doskonałe właściwości elektryczne i mechaniczne, co czyni je niezawodnymi i trwałymi.
Niektóre z kluczowych funkcji kabla PV 1- F obejmują:
Ocena napięcia: Znamione napięcie kabli PV 1- F wynosi zwykle 1, 000 V DC, co czyni je odpowiednim do większości mieszkalnych i komercyjnych aplikacji słonecznych.
Zakres temperatur: PV 1- F Kable mogą zazwyczaj działać w zakresie temperatur od stopnia -40 do stopnia +90, zapewniając niezawodną wydajność w różnych środowiskach.
Odporność na UV: Te kable są zbudowane w celu wytrzymania narażenia na promieniowanie ultrafioletowe (UV), zapewniając, że można je wykorzystać w środowiskach zewnętrznych bez znaczącej degradacji.
Elastyczność: Kable są elastyczne, co jest ważne dla łatwej instalacji w ciasnych przestrzeniach lub skomplikowanych układach.
2. Jakie jest znamionowe napięcie kabla PV 1- F?
Znamione napięcie kabla PV 1- to zazwyczaj 1, 000 v dc. Oznacza to, że kabel został zaprojektowany tak, aby bezpiecznie przenosić prąd stały przy napięciach do 1, 000 v bez powodowania uszkodzenia izolacji, przewodów lub ogólnej integralności kabla. Ważne jest, aby zrozumieć, że napięcie znamionowe jest maksymalnym napięciem, które kabel może obsłużyć w normalnych warunkach pracy.
Oto bardziej szczegółowe wyjaśnienie 1, 000 V DC:
2.1 Dlaczego napięcie znamionowe jest ważne?
Znamione napięcie zapewnia, że kabel może obsłużyć potencjał elektryczny generowany przez panele słoneczne bez ryzyka zagrożeń elektrycznych, takich jak zwarcia, przegrzanie lub pożar. Ponieważ panele słoneczne zazwyczaj generują napięcie prądu stałego w zakresie od 30 V do 60 V na panel, wiele paneli jest często połączonych szeregowo, aby zwiększyć napięcie do poziomu odpowiedniego do magazynowania energii lub konwersji do prądu naprzemiennego (AC) za pomocą falownika. W tej konfiguracji napięcie może osiągnąć poziomy do 1, 000 v DC, w zależności od konfiguracji tablicy słonecznej.
Wybór odpowiedniego kabla słonecznego z prawidłowym napięciem znamionowym jest niezbędny, aby upewnić się, że kabel nie zawiedzie w tych warunkach napięcia. Jeżeli kabel jest używany w systemie, w którym napięcie przekracza jego napięcie znamionowe, istnieje ryzyko awarii izolacji, pożarów elektrycznych lub zwarć, co może prowadzić do awarii systemu, a nawet zagrożeń bezpieczeństwa.
2.2 Co się stanie, jeśli napięcie przekroczy znamionowe napięcie?
Jeśli napięcie przekroczy znamionowe napięcie kabla PV 1-, może pojawić się kilka problemów:
Podział izolacji: Materiał izolacyjny, który jest zazwyczaj usieciowany polietylen (XLPE) lub elastomerami termoplastycznymi (TPE), może rozpaść się przy nadmiernym napięciu. Może to powodować zwarcia, łukowe, a nawet pożary elektryczne.
Uszkodzenie przewodu: Przewody kabla, zwykle wykonane z miedzi, mogą się przegrzać lub degradować, jeśli są poddawane wyższym napięciom niż są przeznaczone. Może to spowodować znaczny spadek wydajności lub całkowitą awarię kabla.
Zmniejszona żywotność: Konsekwentne prowadzenie kabla powyżej jego znamionowego napięcia prawdopodobnie skróci jego żywotność, wymagając częstszych wymiany i napraw, co prowadzi do wyższych kosztów konserwacji.
Aby uniknąć tych problemów, kluczowe jest wybranie kabla słonecznego, który odpowiada wymaganiom napięcia układu słonecznego.
3. Porównanie z innymiKable słoneczne
Ważne jest, aby zrozumieć, w jaki sposób kabel PV 1- porównuje z innymi przewodami słonecznymi pod względem napięcia znamionowego, szczególnie przy rozważaniu systemów wysokiego napięcia. Oprócz kabla PV 1- istnieją inne powszechnie używane kable słoneczne, takie jak kabel H1Z2Z 2- k i kable PV2. Porównajmy znamionowe napięcie kabla PV 1- f z tymi kablami:
3.1 H1Z2Z 2- k kabel
Kabel H1Z2Z 2- k to inny rodzaj drutu słonecznego, który jest powszechnie stosowany w systemach fotowoltaicznych. Jego napięcie znamionowe wynosi na ogół 1500 V DC, co jest wyższe niż PV 1- F kabla 1, 000 V DC. To sprawia, że kabel H1Z2Z 2- k jest bardziej odpowiedni dla systemów słonecznych lub instalacji o wysokim napięciu wymagającym wyższych pojemności elektrycznych.
Zalety H1Z2Z 2- k kable PV 1- F Cable obejmują:
Wyższe napięcie znamionowe: Przy ocenach 1500 V DC, kabel H1Z2Z 2- K może być używany w większych instalacjach słonecznych w skali komercyjnej, w których wymagane są wyższe napięcia.
Zwiększona trwałość: Kable H1Z2Z 2- k są często używane w wymagających środowiskach i mogą obsługiwać trudniejsze warunki, co czyni je odpowiednim do przemysłowych systemów słonecznych.
3.2 Kabel PV2
Kabel PV2 to kolejny drut słoneczny, który jest powszechnie stosowany w systemach fotowoltaicznych, a jego napięcie znamionowe zwykle wynosi od 1, 000 v DC do 1500 V DC. Kable te są zaprojektowane dla systemów o wyższej pojemności, podobnych do kabli H1Z2Z 2- k, ale oferują nieco inne charakterystyki wydajności, szczególnie pod względem elastyczności i odporności na ekspozycję UV.
3.3 Różnice w znamionowym napięciu i zastosowaniach
Kabel PV 1- F, z oceną DC 1, {2}} V, jest odpowiedni dla większości mieszkalnych i małych i średnich komercyjnych instalacji słonecznych. Jest wystarczający dla typowych układów słonecznych, które działają od 600 V do 1, 000 przeciwko DC.
Kable H1Z2Z 2- K i PV2, z ocenami DC 1500 V, są bardziej odpowiednie dla systemów słonecznych komercyjnych lub użytkowych, w których wyższe poziomy napięcia są niezbędne do obsługi większej pojemności generowanej mocy.
4. Wybór odpowiedniego napięcia do instalacji słonecznych
Wybierając odpowiedni kabel słoneczny dla systemu zasilania słonecznego, konieczne jest dopasowanie napięcia znamionowego kabla do wymagań napięcia systemu. Oto kilka wytycznych, które mogą pomóc w wyborze odpowiedniego kabla:
4.1 Mieszkalne systemy słoneczne
W przypadku typowych mieszkalnych układów słonecznych, w których napięcie jest często między 600 V a 1, 000 V DC, kabel PV 1- f jest zwykle najbardziej odpowiednim wyborem. Jego napięcie znamionowe 1, 000 V zapewnia wystarczającą pojemność do obsługi napięć generowanych przez większość paneli słonecznych.
4.2 Komercyjne i przemysłowe systemy słoneczne
W przypadku większych komercyjnych lub przemysłowych systemów słonecznych, zwłaszcza tych, które generują wyższe napięcia (do 1500 V DC), kabel H1Z2Z 2- k kabel lub kable PV2 są lepsze. Kable te są zaprojektowane do obsługi wyższych poziomów napięcia i są często używane w bardziej wymagających instalacjach na dużą skalę.
4.3 Specjalne rozważania dotyczące spadków napięcia
Konieczne jest również rozważenie spadku napięcia, który może wystąpić na duże odległości między paneli słonecznych i falownika. W takich przypadkach mogą być potrzebne kable o wyższym napięciu, aby zapewnić, że system działał wydajnie nawet przy dłuższych długościach kabli.
