W świecie okablowania elektrycznego niezwykle istotne jest użycie odpowiedniego rodzaju przewodu, aby zapewnić bezpieczeństwo, wydajność i trwałość. Jednym z najczęściej stosowanych rodzajów drutu zarówno w instalacjach domowych, jak i komercyjnych jest drut THHN (powlekany nylonem termoplastycznym o wysokiej odporności na ciepło). Ten typ drutu jest bardzo wszechstronny i nadaje się do szerokiego zakresu zastosowań elektrycznych. W tym artykule zbadamy, czym jest kabel THHN, jego głównymi cechami, zastosowaniami i kluczowymi kwestiami, które należy wziąć pod uwagę podczas stosowania tego typu drutu w różnych instalacjach elektrycznych.
Co to jest kabel THHN?
Kabel THHN odnosi się do określonego rodzaju przewodu elektrycznego stosowanego w różnych systemach okablowania przemysłowego, komercyjnego i mieszkaniowego. Termin THHN oznacza termoplastyczny, odporny na wysoką temperaturę nylon powlekany, który opisuje izolację drutu i jego zdolność do wytrzymywania wysokich temperatur. Drut THHN jest zwykle używany w zastosowaniach niemieszkalnych, szczególnie w systemach kanałów kablowych i jako część okablowania paneli elektrycznych.

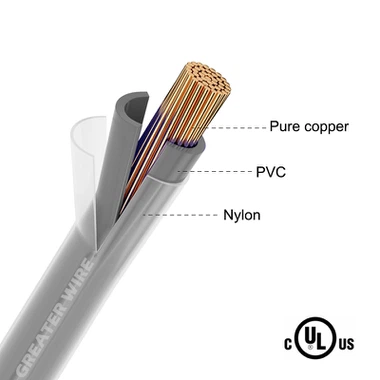

Drut THHN składa się z kilku kluczowych elementów, z których każdy ma wpływ na jego trwałość, elastyczność i bezpieczeństwo. Rdzeniem drutu THHN jest zwykle miedź (choć aluminium może być również stosowane w większych rozmiarach) i jest ona pokryta specjalną termoplastyczną warstwą izolacyjną, która jest odporna na ciepło, wilgoć i ścieranie.
Kluczowa charakterystyka kabla THHN:
Materiał izolacyjny: Przewód jest izolowany materiałem termoplastycznym (zwykle PVC), który zapewnia izolację elektryczną. Izolacja ta ma na celu ochronę przewodu i zapobieganie zwarciom elektrycznym.
Powłoka: Zewnętrzna powłoka drutu THHN jest zwykle wykonana z nylonu, co zapewnia mu doskonałą odporność na ścieranie i wytrzymałość mechaniczną. Ta nylonowa powłoka pomaga drutowi zachować trwałość w środowiskach, w których fizyczne zużycie mogłoby w przeciwnym razie spowodować uszkodzenie.
Napięcie znamionowe: Przewód THHN ma napięcie znamionowe 600 V, co oznacza, że można go stosować w większości ogólnych systemów elektrycznych do przenoszenia mocy.
Ocena temperatury: Drut THHN jest przystosowany do pracy w temperaturze 90 stopni (194 stopni F) w środowisku suchym i 75 stopni (167 stopni F) w środowisku wilgotnym. Ta wysoka odporność na ciepło pozwala na stosowanie go w różnych wymagających środowiskach, w tym w tych o wysokich temperaturach.
Materiał przewodnika: Przewodnik drutu THHN jest zwykle wykonany z miedzi, która jest materiałem wysoce przewodzącym. Miedź jest powszechnie preferowana ze względu na doskonałą przewodność elektryczną, która umożliwia wydajną pracę drutu THHN.
Właściwości fizyczne: Drut THHN jest znany ze swojej elastyczności, która ułatwia instalację w ciasnych przestrzeniach, kanałach i innych ograniczonych środowiskach. Jest również odporny na ścieranie, wilgoć i niektóre chemikalia, dzięki czemu nadaje się do zastosowań przemysłowych.
Główne cechy kabla THHN
1. Odporność na ciepło
Jedną z wyróżniających się cech drutu THHN jest jego wysoka odporność na ciepło. Izolacja termoplastyczna została specjalnie zaprojektowana, aby wytrzymać temperatury do 90 stopni (194 stopni F) w suchych warunkach i 75 stopni (167 stopni F) w wilgotnych warunkach. Dzięki temu nadaje się do stosowania w różnych środowiskach o wysokiej temperaturze, takich jak obiekty przemysłowe, panele elektryczne i obszary, w których maszyny wytwarzają znaczną ilość ciepła.
2. Trwałość i odporność na ścieranie
Zewnętrzna powłoka nylonowa drutu THHN zapewnia doskonałą ochronę przed fizycznym zużyciem. Odporność na ścieranie zapewnia, że drut może wytrzymać tarcie o szorstkie powierzchnie, inne przewody lub komponenty, nie uszkadzając izolacji. To sprawia, że drut THHN idealnie nadaje się do instalacji, w których przewód może być narażony na naprężenia mechaniczne, np. wewnątrz paneli elektrycznych lub systemów kanałów kablowych.
3. Odporność na wilgoć
Chociaż drut THHN jest przeznaczony głównie do stosowania w suchych środowiskach, powłoka nylonowa zapewnia również pewien poziom odporności na wilgoć. Dzięki temu drut nadaje się do stosowania w środowiskach, w których może występować sporadyczne narażenie na wilgoć lub wodę. Jednakże w przypadku instalacji w wilgotnych miejscach zaleca się stosowanie drutu THWN (termoplastycznego, odpornego na ciepło i wodę, powlekanego nylonem), który zapewnia wyższy poziom wodoodporności.
4. Elastyczność
Drut THHN znany jest ze swojej elastyczności, co jest jedną z jego kluczowych zalet. Drut można łatwo zgiąć i poprowadzić w ciasnych przestrzeniach, dzięki czemu idealnie nadaje się do instalacji, w których jest ograniczona przestrzeń do pracy. Ta elastyczność pozwala również na wygodniejszą instalację, zmniejszając prawdopodobieństwo uszkodzenia przewodu podczas przenoszenia i instalacji.
5. Przewodność elektryczna
Miedziany przewodnik w drucie THHN zapewnia doskonałą przewodność elektryczną, zapewniając minimalny opór przepływu prądu. Miedź jest najpopularniejszym przewodnikiem stosowanym w okablowaniu elektrycznym ze względu na jej lepszą przewodność w porównaniu z innymi metalami, takimi jak aluminium. Wysoka przewodność drutu THHN umożliwia efektywne przesyłanie energii elektrycznej, dzięki czemu nadaje się do szerokiego zakresu zastosowań elektrycznych.
6. Odporność chemiczna
Oprócz odporności na ścieranie drut THHN jest również odporny na różnorodne chemikalia, w tym oleje, rozpuszczalniki i kwasy. Ta funkcja sprawia, że nadaje się do stosowania w środowiskach, w których prawdopodobne jest narażenie na działanie substancji chemicznych, takich jak fabryki, laboratoria i inne obiekty przemysłowe.
7. Napięcie i pojemność prądowa
Drut THHN jest przeznaczony do wytrzymania napięcia 600 V, co jest wystarczające dla większości typowych instalacji elektrycznych. Można go używać do różnych celów, w tym do zasilania urządzeń, sprzętu i maszyn w obiektach komercyjnych i mieszkalnych. Drut może również przenosić znaczne obciążenie prądowe, w zależności od jego grubości, co oznacza, że może sprostać wymaganiom elektrycznym różnych systemów.
Zastosowania kabla THHN
Drut THHN jest wszechstronnym i szeroko stosowanym rodzajem drutu w różnych instalacjach elektrycznych. Niektóre z jego najczęstszych zastosowań obejmują:
1. Okablowanie mieszkalne
Przewód THHNjest często stosowany w systemach okablowania budynków mieszkalnych, szczególnie w obwodach oświetleniowych i okablowaniu urządzeń. Jego odporność na ciepło i elastyczność sprawiają, że idealnie nadaje się do montażu w systemach kanałów powszechnie stosowanych w budownictwie mieszkaniowym w celu ochrony przewodów elektrycznych przed uszkodzeniami fizycznymi.
2. Okablowanie komercyjne i przemysłowe
W środowiskach komercyjnych i przemysłowych drut THHN jest używany do okablowania silników, maszyn i innego sprzętu wymagającego niezawodnego zasilania elektrycznego. Jego odporność na ciepło, wilgoć i zużycie mechaniczne sprawia, że idealnie nadaje się do środowisk, w których przewody mogą być narażone na trudne warunki.
3. Panele elektryczne i systemy przewodów
Drut THHN jest powszechnie stosowany w panelach elektrycznych, gdzie należy poprowadzić i połączyć wiele przewodów. Drut idealnie nadaje się do stosowania w metalowych i niemetalowych systemach kanałów kablowych, ponieważ wytrzymuje naprężenia fizyczne związane z prowadzeniem go w ciasnych przestrzeniach, zapewniając jednocześnie wysoką przewodność elektryczną.
4. Systemy dystrybucji energii
Drut THHN jest stosowany w systemach dystrybucji energii do łączenia różnych elementów elektrycznych i zapewnienia wydajnego przesyłu energii elektrycznej. Jego trwałość i odporność na ciepło sprawiają, że jest to doskonały wybór do dystrybucji energii w budynkach komercyjnych, obiektach przemysłowych i innych wielkogabarytowych systemach elektrycznych.
5. Okablowanie sprzętu
Drut THHN jest często używany do okablowania urządzeń elektrycznych, takich jak transformatory, rozdzielnice i systemy sterowania. Zdolność drutu do wytrzymywania dużych obciążeń elektrycznych i jego odporność na ścieranie sprawiają, że jest to niezawodna opcja do okablowania sprzętu pracującego w wymagających warunkach.
Wybór odpowiedniego rozmiaru kabla THHN
Wybierając drut THHN, ważne jest, aby wybrać odpowiedni rozmiar do zastosowania. Grubość drutu jest jednym z najważniejszych czynników, które należy wziąć pod uwagę, ponieważ określa obciążalność prądową drutu i jego zdolność do wytrzymywania obciążeń elektrycznych.
Miernik drutu: Drut THHN jest dostępny w różnych średnicach, od 14 AWG (American Wire Gauge) do 1000 kcmil. Rozmiar wybranego drutu będzie zależał od wymagań dotyczących natężenia i napięcia obwodu.
Pojemność amperowa: Natężenie prądu drutu określa, jaki prąd może bezpiecznie przewodzić bez przegrzania. Większe mierniki mogą przenosić większy prąd, podczas gdy mniejsze mierniki nadają się do zastosowań o małej mocy.
