W miarę wzrostu globalnego popytu na energię odnawialną stale rośnie, wytwarzanie energii słonecznej stało się jedną z najważniejszych form energii. W systemach fotowoltaicznych (PV) kable słoneczne są kluczowym elementem zapewniającym bezpieczną i wydajną transmisję energii elektrycznej z paneli słonecznych. Wybór odpowiedniego kabla słonecznego nie tylko poprawia wydajność systemu, ale także zapewnia bezpieczeństwo i długoterminową stabilność systemu. Dlatego zrozumienie cech, zastosowań i kryteriów wyboru różnych rodzajów kabli słonecznych jest niezbędne do projektowania i instalowania wydajnego i niezawodnego układu słonecznego.
1. Co to jestkabel słoneczny?
Kable słoneczne to kable zaprojektowanesystemy fotowoltaiczne (fotowoltaiczne)Aby przesyłać energię elektryczną wytwarzaną przez panele słoneczne z paneli słonecznych po falowniki, a następnie do urządzeń do magazynowania energii lub siatków. Ponieważ panele słoneczne są często instalowane na zewnątrz i muszą być narażone na trudne środowiska przez długi czas, kable słoneczne muszą mieć dobrą odporność na pogodę, oporność na wysoką temperaturę, odporność na promieniowanie UV i odporność na korozję chemiczną. W przeciwieństwie do zwykłych kabli, kable słoneczne muszą spełniać określone standardy, aby zapewnić długoterminowe stabilne działanie systemu.
2. Skład kabli słonecznych
Kable słoneczne zwykle składają się z następujących części:
Dyrygent:Przewód jest podstawową częścią kabla i jest odpowiedzialny za transmisję energii elektrycznej. Wspólne materiały przewodowe to miedź i aluminium, z których miedź ma dobrą przewodność i nadaje się do wydajnej transmisji energii elektrycznej.
Izolacja:Funkcją warstwy izolacyjnej jest odizolowanie prądu i zapobieganie zwarciu kabla lub porażeniu elektrycznym. Materiały izolacyjne kabli słonecznych zwykle wykorzystują usieciowany polietylen (XLPE), gumę etylenową propylenową (EPR) oraz inne materiały odporne na wysoką temperaturę i UV, aby dostosować się do środowisk zewnętrznych.
Osłona:Zewnętrzna osłona chroni kabel przed uszkodzeniem fizycznym, korozją chemiczną i zanieczyszczeniem środowiska. Typowe materiały zewnętrzne osłonki obejmują chlorek poliwinylu (PVC), poliolefinę (PO) itp., Które mają silną odporność na promieniowanie UV i odporność na pogodę.
3. Rodzaje kabli słonecznych
Kable słoneczne można podzielić na kilka rodzajów zgodnie z różnymi wymaganiami dotyczącymi aplikacji. Poniżej następują typowe rodzaje kabli słonecznych:
3.1 jednordzeniowy kabel słoneczny
Jednoordzeniowe kable słoneczne zwykle składają się z jednego przewodu i warstwy izolacyjnej i nadają się do transmisji mocy w systemach fotowoltaicznych o niskim napięciu. Jest używany głównie w obwodach, w których panele słoneczne są podłączone szeregowo, łącząc wiele paneli słonecznych z utworzeniem konfiguracji „ciąg”.
Cechy:Kabel ten jest odpowiedni dla obwodów prądu stałego (DC) i może wytrzymać wyższe napięcia.
Tworzywo:Przewód jest na ogół wykonany z miedzi lub aluminium, a warstwa izolacyjna to usieciowany polietylen (XLPE) lub gumą etylenową propylenową (EPR).
Zastosowanie: Powszechnie używane do łączenia paneli słonecznych z falownikami.

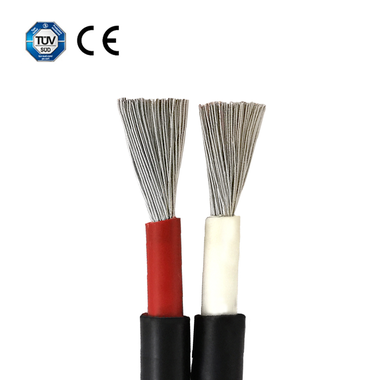

3.2 Twin-Core Solar Cable
Podwójne kable słoneczne zawierają dwa przewodniki, zwykle dodatni biegun (+) i biegun ujemny (-). Kabel ten jest odpowiedni do połączenia między paneli słonecznych i falowników i zapewnia kompletną ścieżkę transmisji mocy.
Cechy:Kable podwójne są często stosowane w systemach fotowoltaicznych o wyższym napięciu i mogą poprawić stabilność i wydajność transmisji mocy.
Materiały:Przewód jest zwykle wykonany z miedzi, warstwa izolacyjna jest wykonana z usieciowanego polietylenu (XLPE) lub gumy etylenowej propylenowej (EPR), a zewnętrzny materiał osłonki jest odporny na pogodę i oporny na UV.
Zastosowanie: Nadaje się do łączenia paneli słonecznych, falowników i innych urządzeń fotowoltaicznych.
3,3 MC4 Solar Cable
MC4 jest typowym typem złącza używanego do łączenia paneli słonecznych w szeregu. Kable słoneczne MC4 są zwykle używane z złączami MC4, aby zapewnić stabilność i niezawodność połączenia.
Cechy:Złącza MC4 są zaprojektowane tak, aby wytrzymać wyższe napięcia i prądy oraz zapewniają funkcje wodoodporne i odporne na pył, aby zapewnić długoterminowe stabilne działanie.
Aplikacja:Powszechnie używane w różnych typach konfiguracji serii paneli słonecznych, szczególnie w przypadku używanych na zewnątrz.
3,4 Kabel słoneczny o wysokim napięciu
W przypadku niektórych systemów wytwarzania energii fotowoltaicznej na dużą skalę lub scentralizowanych fotowoltaicznych stacji energetycznych konieczne są kable słoneczne o wysokim napięciu. Kable te mogą wytrzymać napięcia do 1500 V lub nawet wyższe, zapewniając wydajną transmisję energii w układach słonecznych.
Cechy:Warstwa izolacyjnego i osłona kabli wysokiego napięcia są grubsze, zdolne do wytrzymania wyższych napięć i prądów, i mogą nadal działać stabilnie w ekstremalnych warunkach.
Aplikacja:Nadaje się do transmisji energii słonecznej w dużych elektrowniach fotowoltaicznych lub systemach prądu stałego wysokiego napięcia (HVDC).
4. Kryteria wyboru kabli słonecznych
Wybierając kable słoneczne, konieczne jest upewnienie się, że kable spełnia niektóre kluczowe standardy techniczne i wymagania, aby zapewnić bezpieczne, niezawodne i wydajne działanie systemu zasilania. Oto niektóre z głównych kryteriów wyboru:
4.1 Odporność na pogodę i odporność na UV
Kable słoneczne muszą być narażone na światło słoneczne przez długi czas w środowiskach zewnętrznych, aby ich zewnętrzne osłonki muszą mieć dobrą odporność na promieniowanie UV. Wspólne materiały zewnętrzne osłonki słonecznej, takie jak poliolefina (PO) lub chlorek winylu (PVC), mają silną odporność na UV, co może zapobiec starzeniu się i pęknięciu kabla z powodu ekspozycji na światło słoneczne.
4.2 Zakres temperatur
Kable słoneczne muszą być w stanie wytrzymać duże zmiany temperatury, szczególnie na obszarach o dużych różnicach temperatur. Większość kabli słonecznych ma zakres temperatur roboczych ** -40 stopnia do stopnia +90 i mogą działać stabilnie nawet w bardzo zimnym lub gorącym środowisku.
4.3 napięcie i pojemność prądu
Poziom napięcia kabli słonecznych jest zwykle podzielony na 600 V, 1000 V, 1500 V itp. Bardzo ważne jest, aby wybrać odpowiedni poziom napięcia. Wspólne systemy fotowoltaiczne gospodarstwa domowego wykorzystują kable 600 V lub 1000 V, podczas gdy duże fotowoltaiczne stacje zasilania mogą wymagać kabli 1500 V. Ponadto należy również wybrać bieżącą zdolność przenoszenia kabla zgodnie z rozmiarem systemu, aby zapewnić ograniczenie transmisji mocy.
4.4 Odporność na ogień
Bezpieczeństwo systemów fotowoltaicznych ma kluczowe znaczenie, dlatego kable słoneczne muszą spełniać określone standardy ochrony przeciwpożarowej, takie jak IEC 60332-1 (standard propagacji płomienia kablowego). Niektóre wysokiej jakości kable słoneczne będą miały również funkcje opóźniające lub odporne na ogień, aby zmniejszyć ryzyko pożaru.
4.5 Zgodność ze standardami międzynarodowymi
Kable słoneczne powinny być zgodne z serią międzynarodowych standardów, w tym:
IEC 60216:Standard stabilności termicznej dla izolacji kablowej.
IEC 60332-1:Standard ochrony przeciwpożarowej propagacji płomienia kablowego.
UL 4703:Fotowoltaiczny standard kabli dla rynku Ameryki Północnej, zapewniając, że kabel spełnia wymagania bezpieczeństwa w Stanach Zjednoczonych i Kanadzie.
Certyfikacja Tüv:Niemiecka standardowa certyfikacja zapewnia, że kabel przeszedł rygorystyczne testy jakości.
5. Obszary zastosowania kabli słonecznych
Kable słoneczne są szeroko stosowane w następujących obszarach:
5.1 Domowe systemy fotowoltaiczne
Dla użytkowników domowych wybór odpowiedniego kabla słonecznego jest podstawą do zapewnienia wydajnego i bezpiecznego działania systemu. Domowe systemy fotowoltaiczne zwykle wykorzystują kable słoneczne o niższych napięciach (takich jak 600 V lub 1000 V), zwykle podłączone do panelu słonecznego i falownika za pomocą kabli jednordzeniowych lub podwójnych.
5.2 Komercyjne i przemysłowe systemy fotowoltaiczne
Komercyjne i przemysłowe systemy fotowoltaiczne wymagają większej mocy możliwości transmisji, więc zwykle wymagane są kable słoneczne o większych poziomach prądu i napięcia. Takie systemy zwykle wykorzystują podwójne kable słoneczne, złącza MC4 i kable wysokiego napięcia.
5.3 Fotowoltaiczne stacje mocy
Na dużą skalę fotowoltaicznych stacji energetycznych wymagają na dużą skalę systemów kablowych do przesyłania energii elektrycznej, zwykle przy użyciu kabli słonecznych o wysokim napięciu, wysokiej temperatury i opornych na promieniowanie UV zewnętrznych materiałów osłonki, aby zapewnić długoterminowe stabilne działanie.
